تصميم متكامل: يستبدل مكثف RC Component X2 الذي تنتجه شركة Piner Manufacturer مكثفات ومقاومات X2 المنفصلة، مما يقلل من إشغال مساحة PCB بنسبة تزيد عن 30%، ويقلل عدد وصلات اللحام، ويقلل معدل فشل الدائرة وتكلفة التجميع؛
حماية الترشيح التعاوني: يقوم المكثف بتحويل تداخل الوضع المشترك عالي التردد، ويحد المقاوم من زيادة الطاقة ويرطب رنين LC، مما يحل مشكلة فشل الفلتر الناتج عن معلمات المكونات غير المتطابقة؛
الامتثال العالي للسلامة: متوافق مع معايير السلامة IEC 60384-14، والتعبئة المقاومة للهب UL94 V-0، وتتميز وحدة المكثف بخصائص الإصلاح الذاتي، ويظهر الفشل كدائرة مفتوحة، بدون مخاطر انفجار أو حريق أو تسرب؛
استقرار أداء التردد العالي: ملف حثي + تكامل متكامل، بدون الحث/السعة الطفيلية للخطوط الخارجية، مما يخفف التداخل عالي التردد بمقدار ≥20dB عند 150 كيلو هرتز ~ 30 ميجا هرتز، متوافق مع شهادة EN 55032 EMC؛
القدرة على التكيف البيئي القوي: تشغيل درجة حرارة واسعة، مقاوم للرطوبة والحرارة، مقاوم للاهتزاز، هيكل التغليف يعزل الغبار والرطوبة، مناسب لمختلف المعدات الداخلية والخارجية، مع عمر طويل ≥10،000 ساعة؛
تركيب مريح: تصميم غير قطبي، تباعد قياسي للدبابيس، إدخال ولحام مباشر، لا حاجة إلى النظر في الأقطاب الإيجابية والسلبية ومطابقة المكونات، مما يقلل من صعوبة التصميم والتجميع.

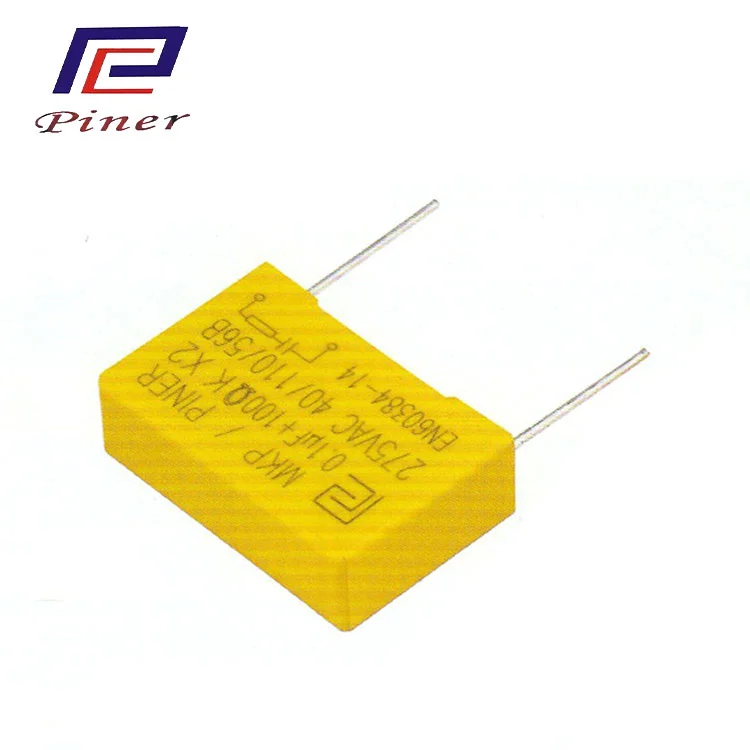

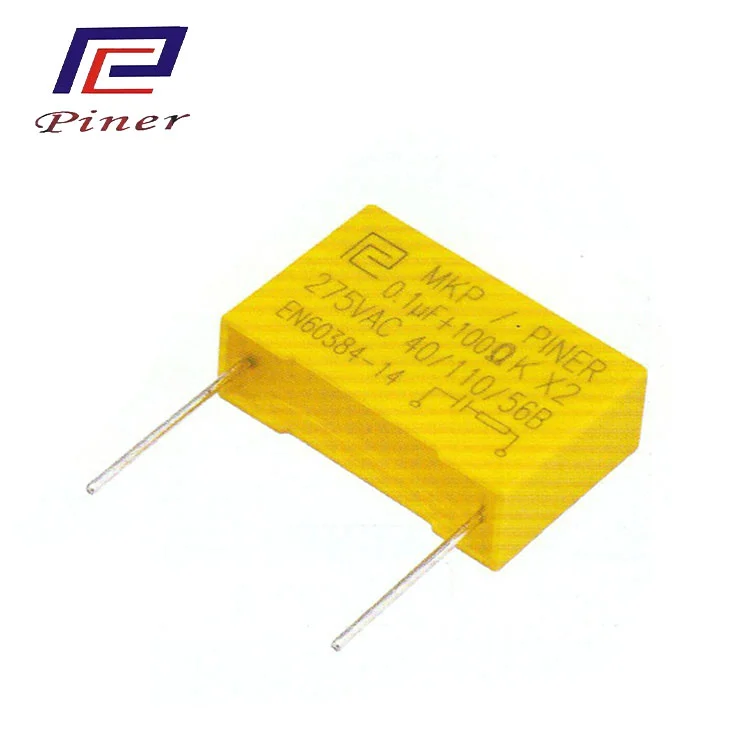

يعد مكثف RC المكون X2 جهازًا متكاملًا وموثوقًا للغاية وآمنًا لتصفية الوضع التفاضلي EMI. من خلال دمج مكثف الأمان X2 مع مقاومات تحديد التيار المتطابقة بدقة، فإنه لا يحتفظ فقط بخصائص الحماية الآمنة ومثبطات اللهب والشفاء الذاتي لمكثف X2 النقي، ولكنه يحل أيضًا مشكلات مثل تأثير الارتفاع ورنين LC من خلال تضافر المقاومات. وفي الوقت نفسه، فإنه يبسط بشكل كبير تصميم ثنائي الفينيل متعدد الكلور، ويقلل من إشغال المساحة، ويحسن كفاءة التجميع.
| المعيار المرجعي | جيجابايت/T14472 IEC60384-14 |
| الفئة المناخية | 40/110/56 ب |
| الجهد المقنن | 275 فولت تيار متردد ~ 310 فولت تيار متردد |
| نطاق السعة | 0.01 فائق التوهج ~ 0.47 فائق التوهج |
| التسامح السعة | ±5%(ي) ±10%(ك) |
| بين المحطات دليل على الجهد | 4.3Un DC (60 ثانية) |
| بين المحطات والحالة | 2 * أور + 1500 فولت تيار متردد (60 ثانية) |
| التسامح إعادة | ±10%(ك) |
| مقاومة العزل (عند 20 درجة مئوية) | 30000 ميجا أوم (100 فولت تيار مستمر 60 ثانية) |
مكون RC X2 (المخمد) / مكثف المواصفات العادية
وحدة البعد: مم
| الحد الأقصى المقدر. (يو فا) | المقاومة (Ω) | W | H | T | P | د |
| 0.01 | 10-2000 | 18 | 13.5 | 6 | 15 | 0.6 |
| 0.022 | 18 | 13 | 7.5 | 15 | 0.6 | |
| 0.033 | 18 | 14.5 | 8.5 | 15 | 0.6 | |
| 0.047 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.068 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.1 | 26.5 | 17 | 8.5 | 22.5 | 0.8 | |
| 0.15 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.22 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.33 | 32 | 20 | 11 | 27.5 | 0.8 | |
| 0.47 | 32 | 22 | 13 | 27.5 | 0.8 |
ملاحظة: الحجم أعلاه هو للإشارة فقط. التخصيص وفقا لمتطلبات العملاء متاح.

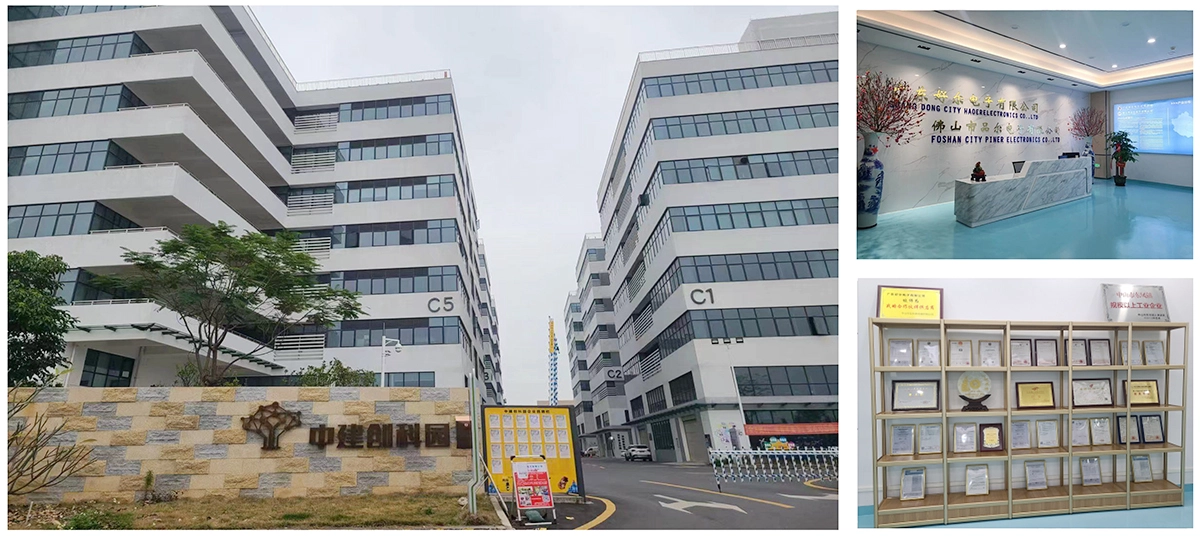

تمتلك شركة Guangdong Haoli Electronics Co., Ltd. قواعد إنتاج متعددة في أماكن مثل Foshan بمقاطعة Guangdong وTingxian بمقاطعة Guangxi. إجمالي مساحة المصنع يتجاوز 10 آلاف متر مربع، وتجاوز عدد الموظفين 1000. وتمتلك الشركة قدرة إنتاجية سنوية تزيد عن 100 مليون محول ومرشح ومحث. تمتلك الشركة موظفين ذوي خبرة وفريق إدارة محترف وفعال، مما يضمن أن كل رابط من البحث والتطوير إلى الإنتاج يلبي المعايير العالية. تلتزم شركة Haoli Electronics دائمًا بمبادئ "الابتكار التكنولوجي، وأولوية الجودة، والخدمة أولاً، والتعاون المربح للجانبين"، وتعمق باستمرار تركيزها على مجال المكونات المغناطيسية، وتسعى جاهدة للنمو وتصبح مؤسسة قياسية في الصناعة.
المعدات التي نمتلكها: آلة اللف الأوتوماتيكية ذات الوضع المشترك (الحلقة المغناطيسية)، آلة اللف الأوتوماتيكية أحادية المحور (مع الأكمام)، آلة اللف الأوتوماتيكية، الآلة المتكاملة الآلية بعد المعالجة، آلة الوسم بالليزر
يتم تطبيق "ملف الحث" في الصناعات التالية: الطاقة الجديدة وتخزين الطاقة، وإلكترونيات السيارات والكهرباء، والأتمتة الصناعية وإمدادات الطاقة، وتكنولوجيا المعلومات والاتصالات، والإلكترونيات الاستهلاكية والأجهزة المنزلية؛ تشمل مواقع تطبيقه: مواقع تخزين الطاقة وتصفية الإخراج لدوائر DC-DC، ومواضع ملف الاختناق ذات الوضع المشترك/الوضع التفاضلي في نهاية مدخلات الطاقة، وملفات الإرسال والاستقبال لأجهزة الشحن اللاسلكية، والشبكة المطابقة ودائرة التحيز لمضخمات طاقة التردد اللاسلكي؛ ويشمل تطبيقه في ظل ظروف العمل: التيار العالي والمجال المغناطيسي القوي ودرجة الحرارة المرتفعة.
