المحول عالي التردد، باعتباره "قلب" مصدر طاقة التحويل، يتولى ثلاث مهام حاسمة: نقل الطاقة، وتحويل الجهد، والعزل الكهربائي. يؤثر أدائها بشكل مباشر على كفاءة وحجم ومستوى EMI لمصدر الطاقة. ستقوم هذه المقالة، بناءً على سيناريوهات التطبيق، بتحليل تقنيات الاختيار الأساسية.
الدور الأساسي للمحولات عالية التردد في تبديل إمدادات الطاقة
محور نقل الطاقة: من خلال اقتران النواة المغناطيسية والملف، يتم نقل طاقة نبض التيار المستمر بكفاءة إلى المرحلة الثانوية. بالمقارنة مع محول تردد الطاقة، فإن التصميم عالي التردد يمكن أن يقلل مستوى الصوت بنسبة تصل إلى 70%.
حاجز العزل الكهربائي: تم تصميم الطبقة العازلة بين اللفات الأولية والثانوية لتلبية معايير السلامة ولمنع التداخل في الوضع الشائع. عادة ما تكون متطلبات جهد العزل المشترك هي 1.5 كيلو فولت - 4 كيلو فولت.
جهاز التحكم في تحويل الجهد: يحقق تقليل/تعزيز الجهد بشكل دقيق عن طريق ضبط نسبة الدورات. على سبيل المثال، في طوبولوجيا الارتداد، قد يؤدي خطأ نسبة الدوران الذي يتجاوز 5% إلى حدوث تقلبات في جهد الخرج.
تحليل سيناريو التطبيق النموذجي

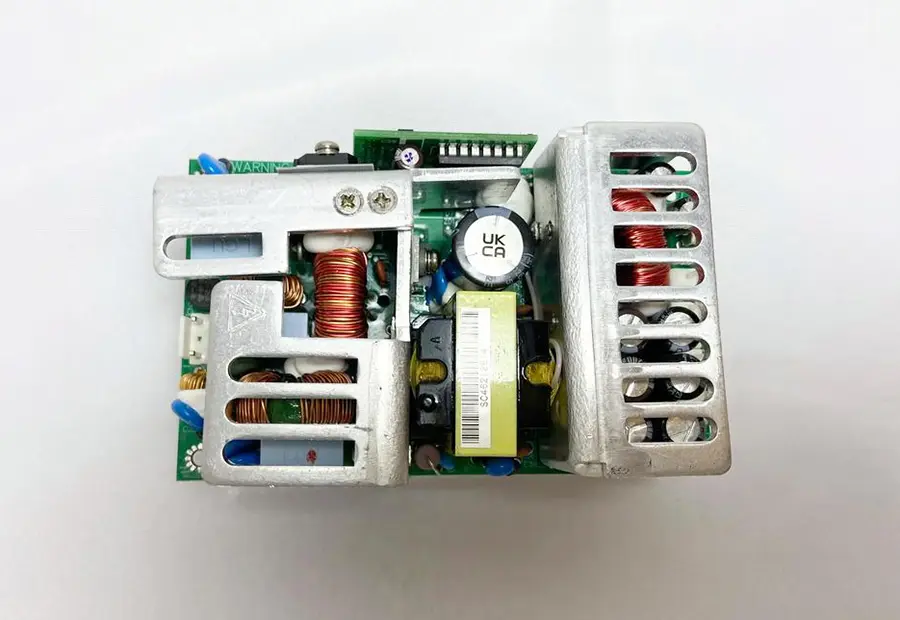

الحالة 1: محول التيار المتردد/المستمر
الطوبولوجيا: يستخدم في الغالب تصميم flyback
متطلبات المحولات:
النوع الأساسي: الفريت منخفض الخسارة
هيكل اللف: لف الأسلاك المعزولة الثلاثية
المعلمات الرئيسية: محاثة التسرب <5% محاثة الإثارة

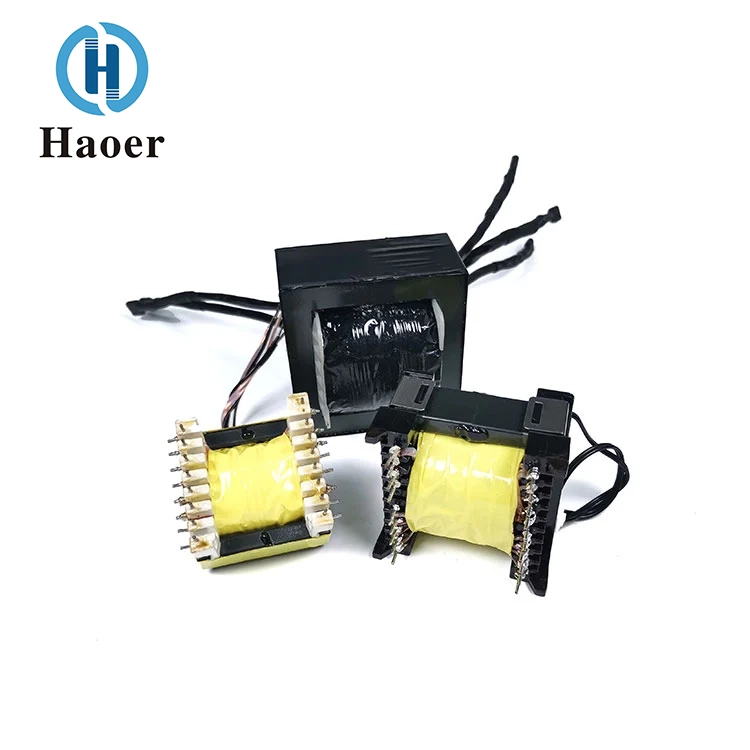

الحالة 2: مصدر طاقة القيادة LED
التحدي الأساسي: كثافة الطاقة العالية وتوازن تبديد الحرارة
الحل الأمثل:
استخدم المحولات المستوية لتقليل الارتفاع
استخدام اللفات مجزأة لتقليل تأثير الجلد
تتحد مع جسر المعدل لتعزيز كفاءة التحويل
القواعد الذهبية الثلاثة لاختيار المكونات
اختيار المواد الأساسية المغناطيسية
أكسيد الحديد: مناسب للسيناريوهات التي تقل عن 100 كيلو هرتز
قلب مسحوق مغناطيسي معدني: مناسب للتطبيقات عالية التردد والتيار العالي
البلورات النانوية: محلول فائق التردد ومنخفض الخسارة
مطابقة المعلمات الرئيسية
كثافة تدفق التشبع: ينبغي حجز هامش 20%
معدل استخدام النافذة: يوصى بالتحكم في حدود 40%-60%
حد ارتفاع درجة الحرارة: يجب أن يكون ارتفاع درجة الحرارة تحت الحمل الكامل ≥ 40 درجة مئوية
نصيحة لتجنب حفرة الاختيار: قد يؤدي تجاهل فقدان التيار الدوامي إلى ارتفاع درجة حرارة النواة المغناطيسية، مما يؤدي إلى فشل التشبع المغناطيسي.
الاقتران المكون التعاوني
تصفية المدخلات: مكثفات X/Y لمنع تداخل الوضع الشائع
تصحيح الإخراج: ثنائيات الاسترداد السريع لتقليل خسائر التبديل
الدائرة العازلة: شبكة امتصاص RC لحماية ترانزستور التبديل
