في مجال التكنولوجيا الإلكترونية، المحولات، باعتبارها المكونات الأساسية لتحويل الطاقة الكهربائية ونقل الإشارات، تحدد خصائص أدائها بشكل مباشر كفاءة وموثوقية أنظمة الدوائر. استناداً إلى خصائص تردد العمل، يمكن تصنيف المحولات إلى نوعين رئيسيين: التردد العالي والتردد المنخفض. يظهر هذان النوعان اختلافات كبيرة في اختيار المواد، والتصميم الهيكلي، والتطبيق الهندسي، والتي لها تأثير عميق على تحسين الأداء وتكامل النظام للأجهزة الإلكترونية الحديثة.

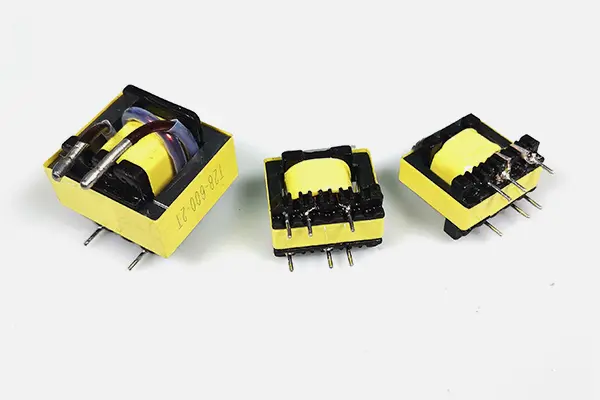

يمتد نطاق تردد التشغيل للمحولات عالية التردد عادةً من كيلو هرتز إلى ميجا هرتز، واختيار المواد الأساسية المغناطيسية الخاصة بها يتبع مبدأ تقليل خسائر التردد العالي. تُظهر مواد الفريت، ببنيتها البلورية الإسبنيلية الفريدة، نفاذية مغناطيسية ممتازة وخسارة منخفضة للتيار الدوامي في ظل ظروف التردد العالي، مما يجعلها المادة المفضلة للمحولات عالية التردد. تعمل النوى المغناطيسية المصنوعة من السبائك غير المتبلورة المُحسَّنة بشكل أكبر، عن طريق كسر الترتيب المرتب طويل المدى للذرات، على تقليل فقدان التباطؤ إلى أقل من عُشر فقدان المواد التقليدية، وهي مناسبة بشكل خاص لتطبيقات الترددات العالية جدًا على مستوى جيجاهرتز. إن الجمع بين الخصائص المغناطيسية الناعمة وقدرات الاستجابة عالية التردد لهذه المواد يمكّن المحولات عالية التردد من تحقيق تطبيقات مذهلة في تبديل إمدادات الطاقة ودوائر الترددات الراديوية وغيرها من المجالات.
تظل المحولات ذات التردد المنخفض ضمن نطاق تردد الطاقة (50/60 هرتز)، وقد تطورت موادها الأساسية المغناطيسية باستخدام تقنية صفائح الفولاذ السيليكونية باعتبارها النواة. يمكن لصفائح الفولاذ السيليكونية الموجهة نحو الحبوب (110) والتي تم تشكيلها من خلال عملية الدرفلة على البارد أن تحقق نفاذية مغناطيسية قريبة من الحد النظري في ظل ظروف تردد الطاقة. يقوم الهيكل الرقائقي بحظر مسار التيار الدوامي بشكل فعال، مما يحافظ على فقدان القلب عند المستوى الصناعي من 0.5-2.0 واط/كجم. على الرغم من أن الخسارة تتزايد بشكل كبير في نطاق التردد العالي، إلا أنها لا تزال تحتفظ بمكانة لا يمكن تعويضها في مجال محولات الطاقة الكبيرة، حيث تصل سعة الوحدة الواحدة إلى مستوى MVA.
تنبع الميزة الحجمية للمحولات عالية التردد من تأثير التردد لقانون الحث الكهرومغناطيسي لفاراداي. عندما يزيد تردد التشغيل، فإن مساحة المقطع العرضي للنواة المغناطيسية اللازمة للحفاظ على نفس كثافة التدفق المغناطيسي تتناقص بشكل يتناسب عكسيا مع عدد لفات الملف. تظهر البيانات التجريبية أنه عند زيادة التردد من 50 هرتز إلى 100 كيلو هرتز، يمكن تقليل حجم المحول إلى 1/200 من الحجم الأصلي. وهذه الخاصية حاسمة بشكل خاص في الأجهزة المحمولة، مثل المحولات عالية التردد في شواحن الهواتف المحمولة، والتي يبلغ حجمها 5٪ فقط من المحولات منخفضة التردد من نفس الطاقة. من حيث الكفاءة، يمكن للمحولات عالية التردد تحقيق كفاءة تحويل تزيد عن 90% في ظل ظروف الحمل النموذجية عن طريق تحسين نسبة فقدان النواة المغناطيسية وفقدان النحاس. بالمقارنة مع المحولات التقليدية ذات التردد المنخفض، تم تحسين هذه الكفاءة بنسبة 10-15 نقطة مئوية.
ترتبط خصائص حجم المحولات ذات التردد المنخفض ارتباطًا وثيقًا بسيناريوهات تطبيقها. في مجال نقل الطاقة، المحولات الكبيرة المغمورة بالزيت ذات سعة أحادية الطور تصل إلى 800 ميجا فولت أمبير، يبلغ قطر قلبها أكثر من 3 أمتار. مقياس الحجم هذا هو الأساس للحفاظ على التشغيل المستقر لشبكة الطاقة. من حيث الكفاءة، على الرغم من أن كفاءة التحميل الكامل يمكن أن تصل إلى أكثر من 98%، إلا أنه في ظروف التحميل الجزئي، تزيد نسبة فقدان عدم التحميل بشكل كبير، مما يؤدي إلى كفاءة شاملة تبلغ 85% فقط، مما يسلط الضوء على التحدي المتمثل في تصميم القدرة على التكيف مع الحمل.
يعرض مشهد تطبيقات المحولات عالية التردد خصائص متنوعة: في مجال تحويل مصادر الطاقة، تعمل ميزة التردد العالي الخاصة بها على تقليل حجم ووزن مصدر الطاقة بشكل كبير، مما يعزز تطوير محولات الكمبيوتر المحمول نحو الخفة والنحافة؛ في محطات الاتصالات الأساسية، تحقق محولات النبض نقلًا عزلًا عالي السرعة للإشارات الرقمية؛ في مجال التسخين الكهرومغناطيسي، تتجاوز كفاءة طاقة التسخين التعريفي عالية التردد 95%، مما يحدث ثورة في وضع التسخين بالمقاومة التقليدية. تجدر الإشارة بشكل خاص إلى مجال محطات شحن السيارات الكهربائية، حيث يتيح التطبيق التعاوني للمحولات عالية التردد ومكونات كربيد السيليكون أن تتجاوز كثافة الطاقة لوحدة الشحن 50 وات/بوصة مكعبة.
تشكل المحولات منخفضة التردد أساسًا متينًا في البنية التحتية للطاقة: في الشبكة الذكية، تؤدي محولات التوزيع، باعتبارها العقدة الرئيسية في "العشرة كيلومترات الأخيرة"، وظائف مزدوجة لتحويل الجهد الكهربائي ومراقبة جودة الطاقة؛ في مجال النقل بالسكك الحديدية، تلبي محولات الجر 25 كيلو فولت/1500 فولت، من خلال التصميم الهيكلي الخاص، متطلبات الاستقرار الحراري في ظل التأثيرات الحالية الكبيرة؛ في نظام توصيل شبكة الطاقة الجديد، تحقق المحولات منخفضة التردد اتصالات مرنة بين محولات الطاقة الكهروضوئية والشبكة، كما تضمن قدرتها على مقاومة التشبع التشغيل المستقر في ظل ظروف الشبكة الضعيفة.
إن مشكلات التوافق الكهرومغناطيسي التي تسببها المحولات عالية التردد لها طبيعة مزدوجة: نطاق تردد التشغيل الخاص بها (أقل من 30 ميجاهرتز) يتزامن مع نطاق التردد الحساس للأجهزة الإلكترونية، مما يؤدي إلى خطر كبير للتداخل الإشعاعي. من خلال المحاكاة الكهرومغناطيسية ثلاثية الأبعاد لتحسين البنية الأساسية المغناطيسية، يمكن تقليل السعة الشاردة بنسبة 60%؛ باستخدام تقنية طبقة التدريع المغناطيسي البلورية النانوية، يمكن التحكم في كثافة تدفق التسرب أقل من 0.5 طن متري. في الطرف المتلقي، يمكن لشبكة تصفية EMI المكونة من محاثات ذات الوضع المشترك ومكثفات X أن تحقق تأثير قمع التداخل لأكثر من 30 ديسيبل للتداخل المجرى.
تتجلى مشكلات التوافق الكهرومغناطيسي للمحولات منخفضة التردد بشكل أساسي في التداخل المجرى: قد يؤثر المجال المغناطيسي لتردد الطاقة (50/60 هرتز) على الأجهزة الدقيقة من خلال الاقتران المغناطيسي. يمكن أن يؤدي استخدام درع من سبيكة بولومي إلى تقليل المجال المغناطيسي إلى مستوى المجال المغناطيسي للأرض. في تطبيقات المعدات الطبية، من خلال تصميم متوازن مزدوج اللفة، يمكن أن يكون محاثة التسرب للمحول أقل من 1μH، مما يؤدي بشكل فعال إلى قمع تداخل الوضع الشائع لتردد الطاقة. ومن الجدير بالذكر أن الأحمال غير الخطية في الشبكة الذكية تؤدي إلى زيادة الفاقد التوافقي للمحولات ذات التردد المنخفض، مما يدفع إلى تطوير المواد الأساسية المغناطيسية نحو السبائك البلورية النانوية.
التطور التكنولوجي واتجاهات تكامل النظام
تتطور المحولات عالية التردد نحو كثافة طاقة أعلى ونطاقات حرارة تشغيل أوسع. أدى دمج أجهزة نيتريد الغاليوم مع تقنية المحولات المستوية إلى تمكين كثافة الطاقة لتبديل وحدات الطاقة من تجاوز 100 وات/سم مكعب. في مجال السيارات الكهربائية، يتطلب نظام شحن المنصة 800 فولت أن تتمتع المحولات بقوة عزل تزيد عن 10 كيلو فولت، مما يؤدي إلى تقدم كبير في تكنولوجيا العزل المركب للمكثفات الغشائية.
في مجال المحولات ذات التردد المنخفض، يتم التركيز على متطلبات الشبكة الذكية. ومن خلال تركيب أجهزة استشعار التيار الضوئي ووحدات التحكم الذكية في درجة الحرارة، يتم تحقيق مراقبة حالة المحول في الوقت الحقيقي. في سيناريو تكامل الطاقة الجديدة، تم اعتماد تصميم محول منقسم متعدد الملفات، والذي يمكن أن يستوعب في الوقت نفسه متطلبات التكامل متعدد المصادر للطاقة الكهروضوئية، وتخزين الطاقة، وأكوام الشحن، مما يعزز مرونة شبكة التوزيع.
يعكس هذا النهج التكنولوجي المتمايز بشكل أساسي الاتجاه الحتمي لتكنولوجيا إلكترونيات الطاقة التي تتحرك نحو ترددات أعلى وذكاء أكبر. المحولات عالية التردد والمحولات منخفضة التردد ليست مجرد بدائل بل هي حلول تكميلية تتشكل على نطاقات زمنية ومكانية مختلفة. في المستقبل، مع الاعتماد الواسع النطاق للأجهزة واسعة النطاق وتكامل خوارزميات الذكاء الاصطناعي، ستؤدي تكنولوجيا المحولات إلى ظهور تطبيقات أكثر ابتكارًا في تقاطع تحويل الطاقة الكهرومغناطيسية ومعالجة المعلومات.
