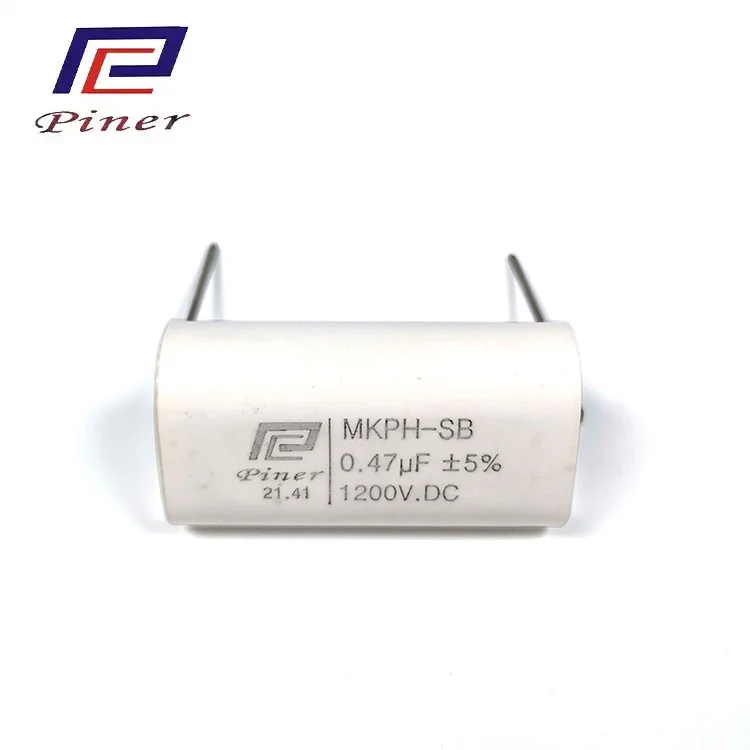

A مكثف وحدة تبديل النظاميلعب دورًا مهمًا في تحويل الطاقة من خلال إدارة الطاقة الكهربائية داخل دوائر التبديل، وتقليل تقلبات الجهد، ودعم التشغيل المستقر في ظل الأحمال المتغيرة. مع تزايد أهمية تبديل مصادر الطاقة في العاكسات الكهروضوئية، وأنظمة تخزين الطاقة، ومعدات شحن المركبات الكهربائية، وأنظمة التحكم الصناعية، أصبح اختيار المكثف أحد الاعتبارات الرئيسية في كفاءة الطاقة وتصميم الدوائر.
يقوم تبديل مصادر الطاقة بتنظيم الإخراج الكهربائي عن طريق التبديل السريع لأجهزة أشباه الموصلات وإيقاف تشغيلها. تتيح هذه العملية تحويل الطاقة بكفاءة، ولكنها تنتج أيضًا تموجات الجهد والتيار التي يجب إدارتها بواسطة الدائرة المحيطة.
تقوم المكثفات بتخزين وإطلاق الطاقة الكهربائية أثناء دورات التبديل، مما يساعد على استقرار جهد التيار المستمر، وتصفية المكونات الكهربائية غير المرغوب فيها، وتقليل التقلبات عبر مرحلة الطاقة. يؤثر أدائها على تموج الجهد، والاستجابة العابرة، والتداخل الكهرومغناطيسي، وظروف تشغيل المكونات الإلكترونية الأخرى.
تعتمد مساهمة المكثف على موقعه داخل الدائرة. تساعد مكثفات الإدخال في إدارة تغيرات الجهد في مرحلة الطاقة، بينما تعمل مكثفات الإخراج على تسهيل الجهد المحول الذي يتم توصيله إلى الحمل. تؤدي المكثفات المستخدمة في الدوائر الرنانة أو العازلة وظائف مختلفة، بما في ذلك دعم انتقالات التبديل والتحكم في سلوك الدائرة.
يتضمن اختيار المكثف أكثر من السعة الاسمية والجهد المقنن. مقاومة السلسلة المكافئة (ESR)، وتحريض السلسلة المكافئة (ESL)، وفقدان العزل الكهربائي، وقدرة التيار المموج، ودرجة حرارة التشغيل يمكن أن تؤثر جميعها على الأداء.
يساهم ESR في خسائر المقاومة عندما يمر تيار مموج عبر مكثف. بالنسبة لنموذج مقاوم مبسط، يمكن التعبير عن فقدان الطاقة المرتبط به بالصيغة P = I² × ESR، حيث يمثل I تيار التموج الفعال. انخفاض ESR يمكن أن يقلل من عنصر الخسارة هذا، على الرغم من أن الأداء الفعلي يعتمد أيضًا على التردد ودرجة الحرارة والبناء وظروف الدائرة.
يؤثر ESL على المعاوقة عالية التردد والسلوك العابر، في حين تؤثر خصائص العزل الكهربائي على تبديد الطاقة أثناء دورات الشحن والتفريغ المتكررة. تؤثر درجة الحرارة والضغط الكهربائي أيضًا على عمر الخدمة. وبالتالي فإن اختيار الخصائص المناسبة لتردد التشغيل والملف الحالي يمكن أن يساعد في تحقيق التوازن بين كفاءة التحويل والأداء الحراري والاستقرار على المدى الطويل.
A مكثف وحدة تبديل النظامقد تخدم وظائف مختلفة اعتمادًا على طوبولوجيا الطاقة وموضع الدائرة. في المحولات الرنانة ذات المسؤولية المحدودة، تشكل المكثفات جزءًا من شبكة الرنين جنبًا إلى جنب مع العناصر الحثية. تؤثر خصائصها الكهربائية على تردد الرنين والظروف التي يتم فيها نقل الطاقة عبر المحول.
في محولات الجسر الكامل ذات إزاحة الطور (PSFB)، قد تدعم المكثفات تصفية المدخلات، أو تجانس الإخراج، أو وظائف الدائرة الأخرى. تختلف السعة المطلوبة ومعدل الجهد وقدرة التيار المموج وخصائص العزل الكهربائي باختلاف الدور المقصود.
بالنسبة لمحولات الطاقة الكهروضوئية ومحولات تخزين الطاقة، تساعد مكثفات وصلة التيار المستمر على استقرار ناقل التيار المستمر الوسيط بين مراحل التحويل. في معدات شحن المركبات الكهربائية وإمدادات الطاقة لمحطة الاتصالات الأساسية، تدعم المكثفات التصفية والإدارة العابرة تحت أحمال تشغيل مختلفة. تستخدم أنظمة التحكم الصناعية أيضًا المكثفات للحفاظ على الظروف الكهربائية المناسبة في دوائر تحويل الطاقة والتحكم.
يعتمد الأداء الكهربائي على خصائص المواد، وبناء المكونات، واتساق التصنيع، وعمليات الفحص. قد يتضمن إنتاج مكثف الفيلم لف الفيلم، وتعدين السطح النهائي، والتغليف، ووضع العلامات، والاختبار الكهربائي. تساهم كل مرحلة في الخصائص الفيزيائية والكهربائية للمكون النهائي.
تعمل شركة Guangdong Haoer Electronics Co., Ltd. وشركتها الشقيقة Foshan Pin'er Electronics Co., Ltd. في مجالات المكونات الإلكترونية ذات الصلة. تركز شركة Haoer على المحولات والمرشحات والمحاثات عالية التردد، بينما تتخصص شركة Pin'er في مكثفات الأفلام والمكثفات الصناعية. تشتمل معدات التصنيع الموثقة الخاصة بهم على آلات المعدنة، ومعدات خلط راتنجات الإيبوكسي ووضع الأصيص، وأنظمة وضع العلامات بالليزر، واختبار المكثفات.
يمكن للفحص الكهربائي تقييم السعة وتحمل الجهد والعزل وخصائص الخسارة. يشكل فحص المواد الواردة وفحص المنتجات الصادرة أيضًا جزءًا من عملية مراقبة الجودة الموثقة. وترتبط هذه التدابير بالحفاظ على اتساق التصنيع، خاصة بالنسبة للمكونات المستخدمة في تطبيقات تحويل الطاقة المطلوبة.
يتطلب تحسين كفاءة الطاقة تصميمًا منسقًا عبر دائرة التحويل الكاملة. يقوم المهندسون عادةً بتقييم تردد التبديل، وملف تعريف الحمل، والتيار المموج، والظروف الحرارية، ووضع المكونات، والخصائص الكهربائية للمكونات المترابطة. إن زيادة السعة وحدها لا تؤدي بالضرورة إلى تحسين الكفاءة، حيث يجب أخذ الحجم والخسائر والاستجابة العابرة واستقرار الدائرة معًا في الاعتبار.
ولذلك ينبغي تقييم مكثف وحدة تبديل النظام وفقًا لوظيفته الكهربائية المحددة وليس كمكون معزول. في الأنظمة التي تستخدم طبولوجيا LLC أو PSFB، يمكن أن يساعد اختيار المكثف ومحاكاة الدائرة في تقييم سلوك الرنين والضغط الكهربائي وظروف التشغيل المتوقعة قبل التحقق من صحة النموذج الأولي.
مع استمرار إلكترونيات الطاقة في خدمة الطاقة المتجددة والنقل والاتصالات والأتمتة الصناعية، يظل تصميم المكثف مرتبطًا بشكل وثيق بأداء تحويل الطاقة. إن فهم التفاعل بين المواد العازلة، والمعلمات الكهربائية، وطوبولوجيا الدائرة، وظروف التشغيل يوفر أساسًا عمليًا لتقييم كيفيةمكثف وحدة تبديل النظاميساهم في كفاءة الطاقة.
