خنق لفائف مسحوق الحديد مغو التفاضلي الأساسية

1. المواد الأساسية‌: المحث التفاضلي الأساسي لمسحوق الحديد بملف الاختناق الصيني الذي ينتجه مورد Haoer Electronics ويتكون من ‌سبائك الحديد المسحوق‌ مع فجوات هوائية موزعة، مما يوفر نفاذية يمكن التحكم فيها وتقليل فقد النواة في ظل التشغيل عالي التردد. يخفف هذا التصميم من تراجع الحث عند التيارات العالية بسبب خصائص النفاذية المتغيرة‌.

2.إنشاء الملف‌: سلك نحاسي أو ألومنيوم ملفوف بدقة مع عزل متعدد الطبقات، مما يقلل من خسائر التيار الدوامي ويضمن محاثة مستقرة عبر ظروف التحميل المختلفة‌.

3.التغليف‌: راتنجات إيبوكسي مثبطات اللهب أو عبوات غير محمية/إطار مفتوح (متوافقة مع UL94 V-0)، وموازنة التبديد الحراري والمتانة الميكانيكية للبيئات الصناعية‌.

4.المحطات‌: خيوط محورية أو خيارات تركيب شعاعية (على سبيل المثال، محطات Faston/المسمار) للتكامل المرن في الدوائر ذات التيار العالي‌.

المواصفات: القطر الخارجي من 6 مم إلى 60 مم

نطاق التطبيق

مواقد الحث، وشواحن السيارات، وسخانات الحث، وما إلى ذلك

قوة الشركة

تمتلك شركة Guangdong Haier Electronics Co., Ltd. قواعد إنتاج متعددة في أماكن مثل Foshan بمقاطعة Guangdong وTingxian بمقاطعة Guangxi. تتجاوز المساحة الإجمالية للمصنع 10 آلاف متر مربع، وتجاوز عدد الموظفين 1000. وتتمتع الشركة بقدرة إنتاجية قوية تبلغ أكثر من 100 مليون محول ومرشح ومحث سنويًا. تمتلك الشركة موظفين ذوي خبرة وفريق إدارة محترف وفعال، مما يضمن أن كل رابط من البحث والتطوير إلى الإنتاج يلبي المعايير العالية. تلتزم شركة Haier Electronics دائمًا بمبادئ "الابتكار التكنولوجي، وأولوية الجودة، والخدمة أولاً، والتعاون المربح للجانبين"، وتعمق باستمرار تركيزها على مجال المكونات المغناطيسية، وتسعى جاهدة للنمو وتصبح مؤسسة قياسية في الصناعة.

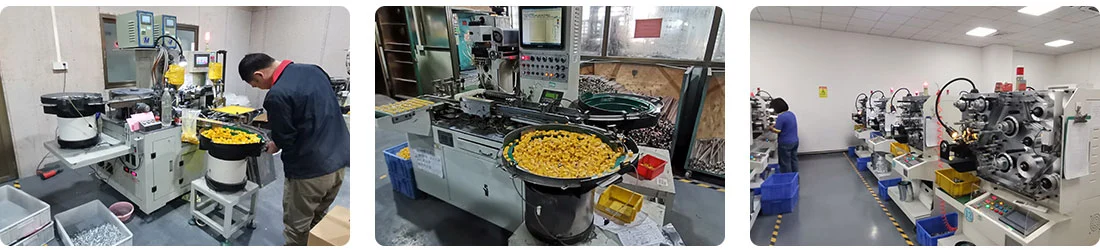

المعدات التي نمتلكها: آلة اللف الأوتوماتيكية ذات الوضع المشترك (الحلقة المغناطيسية)، آلة اللف الأوتوماتيكية أحادية المحور (مع الأكمام)، آلة اللف الأوتوماتيكية، الآلة المتكاملة الآلية بعد المعالجة، آلة الوسم بالليزر

يتم تطبيق "ملف الحث" في الصناعات التالية: الطاقة الجديدة وتخزين الطاقة، وإلكترونيات السيارات والكهرباء، والأتمتة الصناعية وإمدادات الطاقة، وتكنولوجيا المعلومات والاتصالات، والإلكترونيات الاستهلاكية والأجهزة المنزلية؛ تشمل مواقع تطبيقه: مواقع تخزين الطاقة وتصفية الإخراج لدوائر DC-DC، ومواضع ملف الاختناق ذات الوضع المشترك/الوضع التفاضلي في نهاية مدخلات الطاقة، وملفات الإرسال والاستقبال لأجهزة الشحن اللاسلكية، والشبكة المطابقة ودائرة التحيز لمضخمات طاقة التردد اللاسلكي؛ ويشمل تطبيقه في ظل ظروف العمل: التيار العالي والمجال المغناطيسي القوي ودرجة الحرارة المرتفعة.

شهادة

مقدمة المنتج

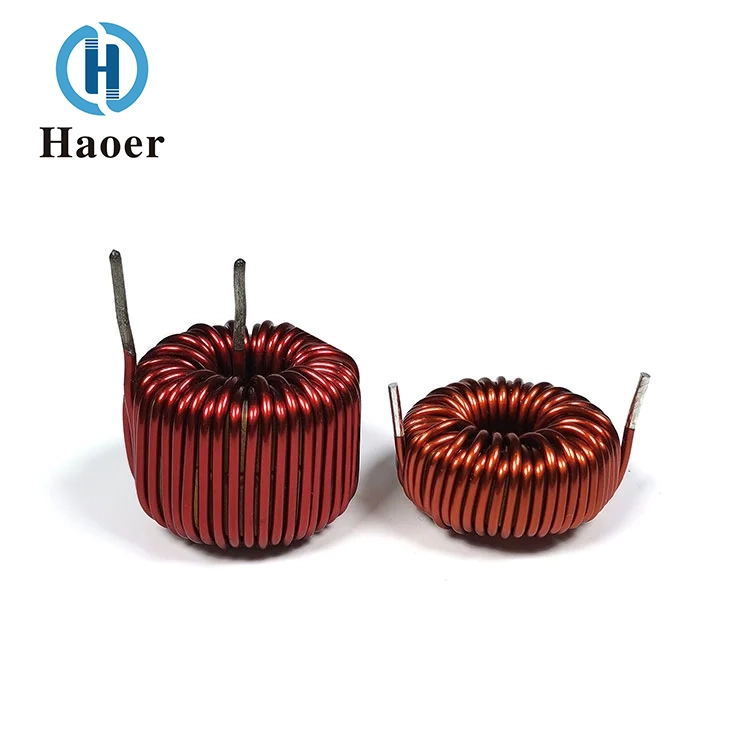

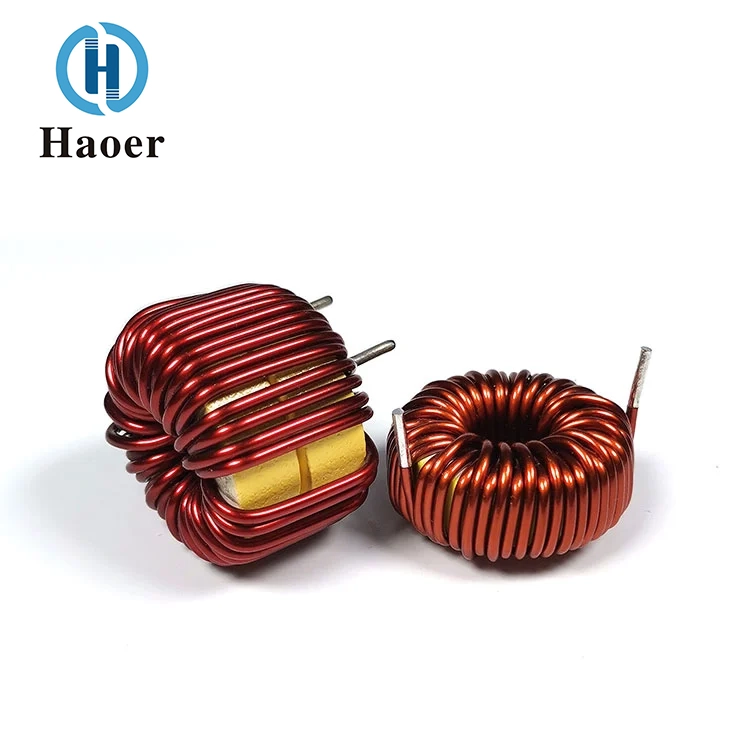

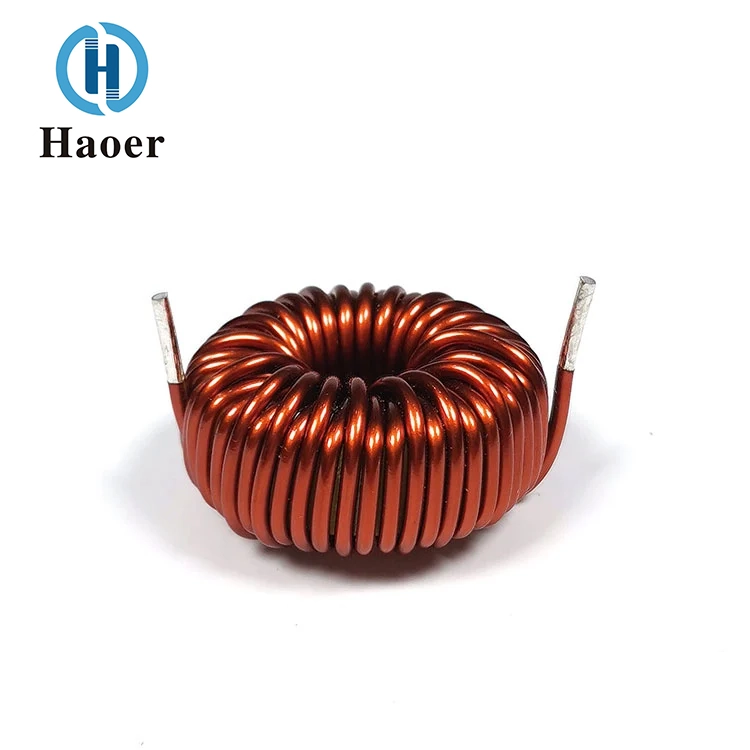

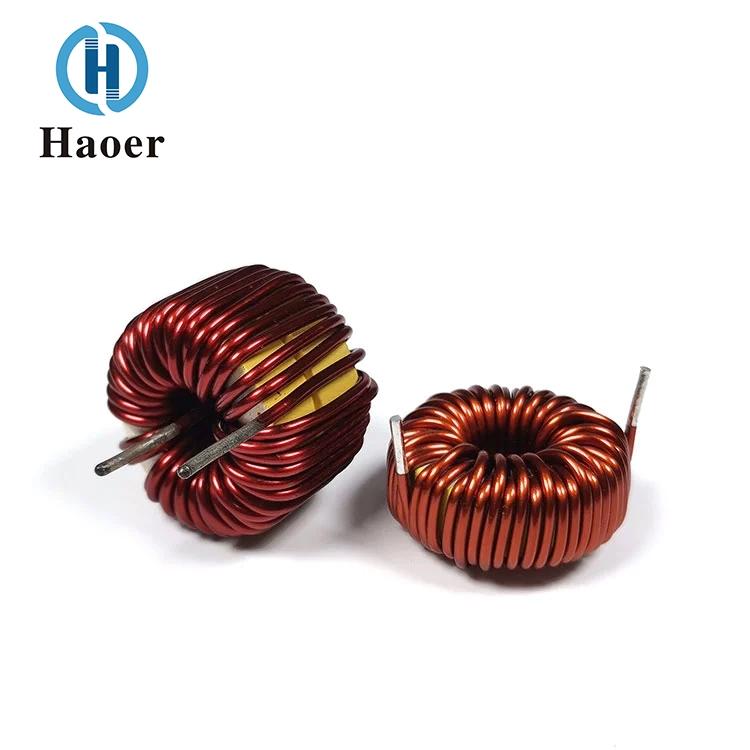

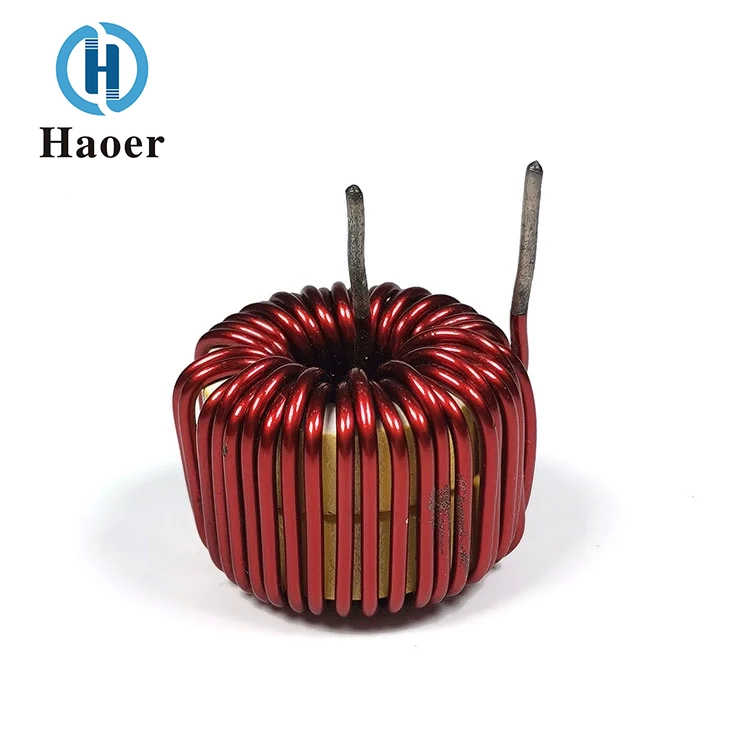

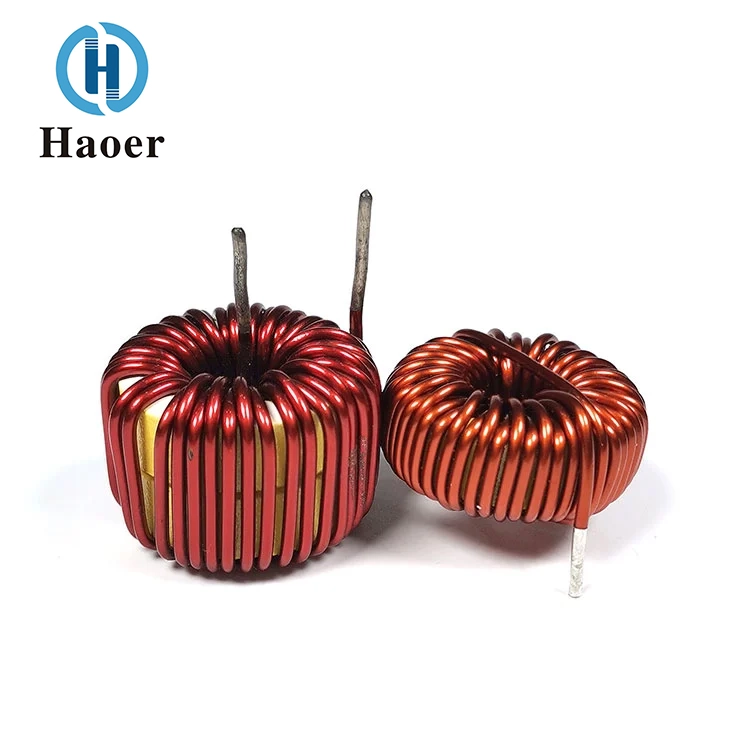

يعد المحث التفاضلي الأساسي لمسحوق الحديد بملف الاختناق مكونًا حثيًا مصممًا خصيصًا لقمع تداخل الوضع التفاضلي في الدوائر. يتكون القلب من مسحوق الحديد، الذي يعمل بمثابة حامل المسار المغناطيسي. بفضل الخصائص المغناطيسية الممتازة والتصميم الهيكلي لمسحوق الحديد، فإنه يمكن أن يشكل حاجزًا عالي المقاومة ضد إشارات التداخل ذات الوضع التفاضلي بين خط الطور والخط المحايد. يتم استخدامه على نطاق واسع في سيناريوهات تصحيح التوافق الكهرومغناطيسي (EMC) وتصفية الإشارة لأنظمة إمداد الطاقة.

يتكون الجسم الأساسي للنواة المغناطيسية عن طريق ضغط وتلبيد مسحوق حديد الكربونيل. من خلال ضبط حجم الجسيمات لمسحوق الحديد، والطلاء العازل، وكثافة الضغط، يمكن التحكم بدقة في المعلمات مثل النفاذية المغناطيسية وكثافة التدفق المغناطيسي التشبع. بالمقارنة مع النوى المغناطيسية من الفريت، فإن قلب مسحوق الحديد لديه كثافة تدفق مغناطيسي أعلى ونطاق درجة حرارة تشغيل أوسع. علاوة على ذلك، فهو يتمتع بخسارة أساسية أقل في نطاقات التردد المتوسطة والعالية، وهو مناسب لسيناريوهات قمع الوضع التفاضلي الكبير للتيار. تشمل الأشكال الشائعة الشكل الدائري، والشكل I، والشكل العلبة، وهي مناسبة لمتطلبات التركيب والدوائر المختلفة.

يتم تصنيع ملف اللف ذو الوضع التفاضلي عن طريق لف سلك نحاس مطلي بالمينا عالي النقاء وخالي من الأكسجين. يعد التصميم المتماثل ذو اللف الواحد هو الميزة الأساسية لتحريض الوضع التفاضلي. يتم توصيل المحطات الموجودة على طرفي الملف بالمحطات الطرفية. يتدفق التيار في أحد الطرفين ويخرج من الطرف الآخر. يشكل المجال المغناطيسي حلقة مغلقة داخل القلب المغناطيسي، مما يوفر مقاومة عالية لتيار الوضع التفاضلي وله مقاومة منخفضة للغاية للتيار المستمر أو التيار المنخفض التردد. يتم مطابقة قطر السلك وعدد اللفات بدقة وفقًا لقيمة الحث والمتطلبات الحالية المقدرة.

الميزات الرئيسية والمزايا الأساسية

قمع التدخل في الوضع التفاضلي الدقيق

تم تصميم المحث التفاضلي الأساسي لمسحوق الحديد المختنق خصيصًا للتداخل في الوضع التفاضلي، فهو يقدم مقاومة عالية في نطاق تردد التداخل، مما يخفف بشكل فعال ضوضاء الوضع التفاضلي ويمنع إرسال إشارات التداخل، مما يساعد المعدات على اجتياز شهادة EMC.

قدرة تحمل تيار تشبع عالية

يمكن أن تصل كثافة التدفق المغناطيسي المشبع لنواة مسحوق الحديد إلى أكثر من 1.5T، وهو أعلى من نوى الفريت العادية. من غير المرجح أن تواجه التشبع المغناطيسي في ظل الظروف الحالية الكبيرة، وتبقى قيمة الحث مستقرة. إنها مناسبة لسيناريوهات التيار الكبيرة مثل أكوام شحن الطاقة الجديدة، والعاكسات الكهروضوئية، وإمدادات الطاقة الصناعية، وما إلى ذلك.

خصائص النطاق العريض منخفضة الخسارة

يغطي نطاق تردد العمل نطاقًا واسعًا من 1 كيلو هرتز إلى 1 ميجا هرتز. الخسارة الأساسية أقل من نفس مواصفات مغو الفريت. كفاءة تحويل الطاقة أعلى، والتي يمكن أن تقلل بشكل فعال من ارتفاع درجة حرارة المكونات وتحسين استقرار الدائرة.

قدرة عالية على مقاومة التداخل الكهرومغناطيسي

تصميم الدائرة المغناطيسية المغلقة أو شبه المغلقة يقلل بشكل كبير من التسرب المغناطيسي. بالمقارنة مع محث الشعاع I ذو الشكل المفتوح، فهو يتميز بتأثير إشعاع كهرومغناطيسي أقل على المكونات الحساسة المحيطة، ولا يلزم اتخاذ تدابير حماية إضافية.

القدرة على التكيف البيئي ممتازة

نطاق درجة حرارة العمل الواسع (-40 درجة مئوية إلى +125 درجة مئوية)، مقاوم للاهتزاز والتآكل، يتوافق مع معايير حماية البيئة مثل RoHS وREACH، ومناسب لبيئات التطبيقات القاسية مثل الصناعة والسيارات.

اللوجستية

سيتم إرسال البضائع عبر قنوات البريد السريع مثل DHL وUPS وTNT وFedEx وما إلى ذلك. ويمكنك أيضًا اختيار طرق النقل الجوي أو البحري وفقًا لاحتياجاتك.

التعليمات

سؤال: هل أنت مصنع تصنيع أو شركة تجارية؟

الجواب: نحن مصنع تصنيع.

سؤال: ما هو المطلوب لصناعة المحولات أو المحاثات؟

الإجابة: إن رسم مصدر الطاقة هو الأفضل، أو يرجى تزويدنا بالمعلمات التقنية، مثل الحجم، جهد الإدخال، جهد الخرج والتيار، تردد التشغيل، جهد التحمل، الوزن، إلخ. ثم سيقوم فريقنا الهندسي المحترف بإجراء التحليل.

سؤال: هل يمكنك وضع شعارنا على المنتج؟

الجواب: نعم نستطيع.
