1.المواد الأساسية: ملف حلقي مغناطيسي صيني عالي الجودة من الحديد والسيليكون والألمنيوم من شركة Haoer Electronics يتكون من مسحوق سبائك الحديد والسيليكون والألومنيوم (Fe-Si-Al)، مُحسّن لتحقيق الاستقرار في درجات الحرارة العالية، وفقدان النواة المنخفض، ونفاذية مغناطيسية ممتازة في التطبيقات عالية التردد.
2.إنشاء الملف: سلك نحاسي أو ألومنيوم ملفوف بدقة مع طبقات معزولة، مما يضمن الحد الأدنى من خسائر التيار الدوامي وتخزين الطاقة بكفاءة.
3. التغليف: راتنجات إيبوكسي قوية أو غلاف بلاستيكي مثبط للهب (متوافق مع UL94 V-0) للمتانة الميكانيكية، ومقاومة الرطوبة، والمرونة الحرارية.
| ماركة | هاور |
| يكتب | مغو (سلسلة الألومنيوم السيليكون الحديدي) |
| تردد التشغيل | 8 كيلو هرتز ~ 1 ميجا هرتز |
| طاقة الإخراج | 0.05 أمبير ~ 2000 أمبير |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +125 درجة مئوية |
| درجة حرارة التخزين | -25 درجة مئوية ~ +85 درجة مئوية |
| رطوبة التخزين | 30% ~ 95% |
| طلب | محاثة التيار المتردد، محاثة الخرج، جهاز مرشح الخط، دائرة تصحيح عامل الطاقة، إلخ |

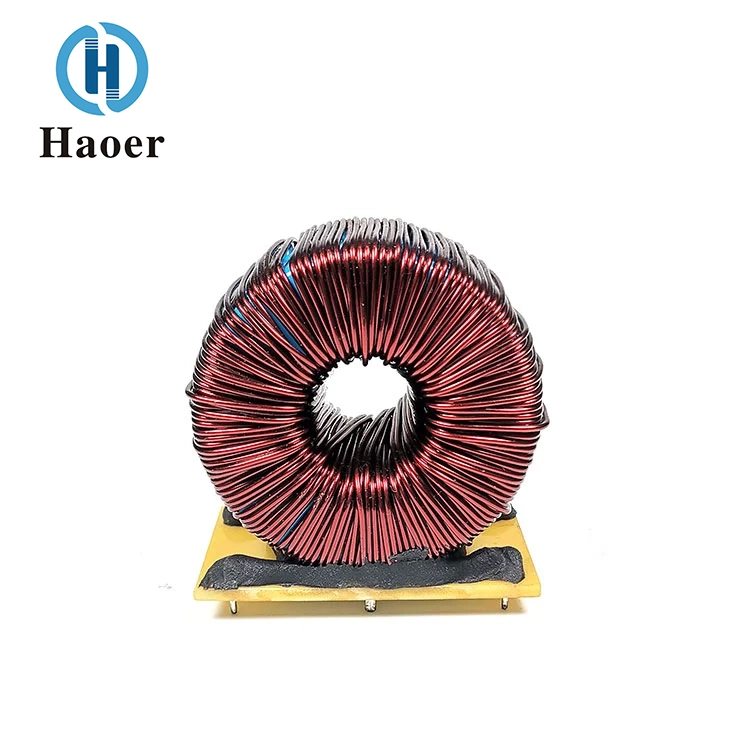

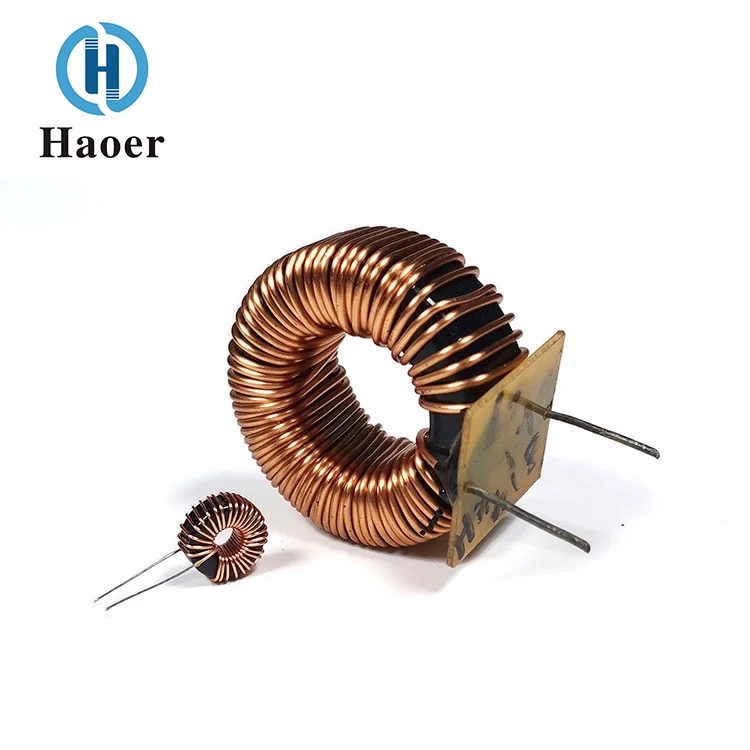

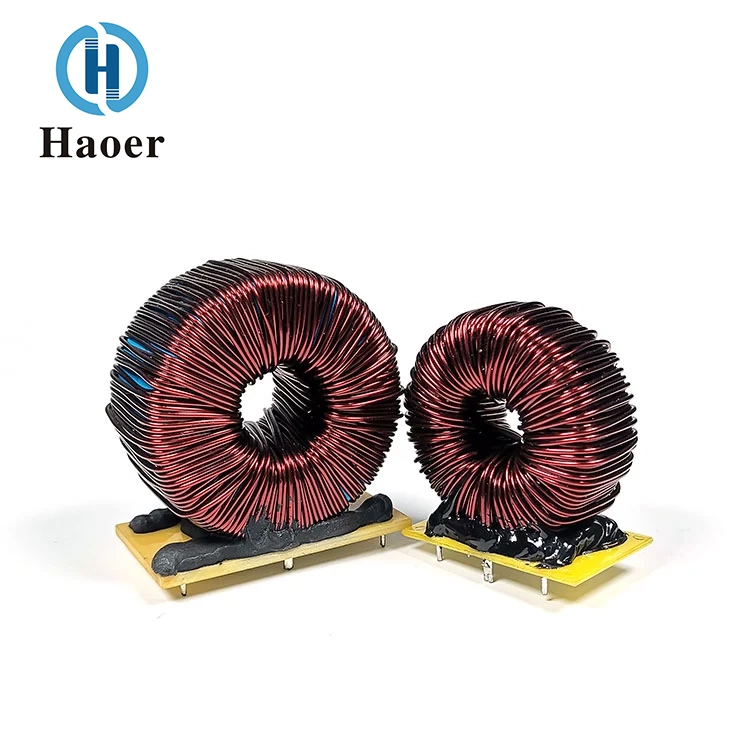

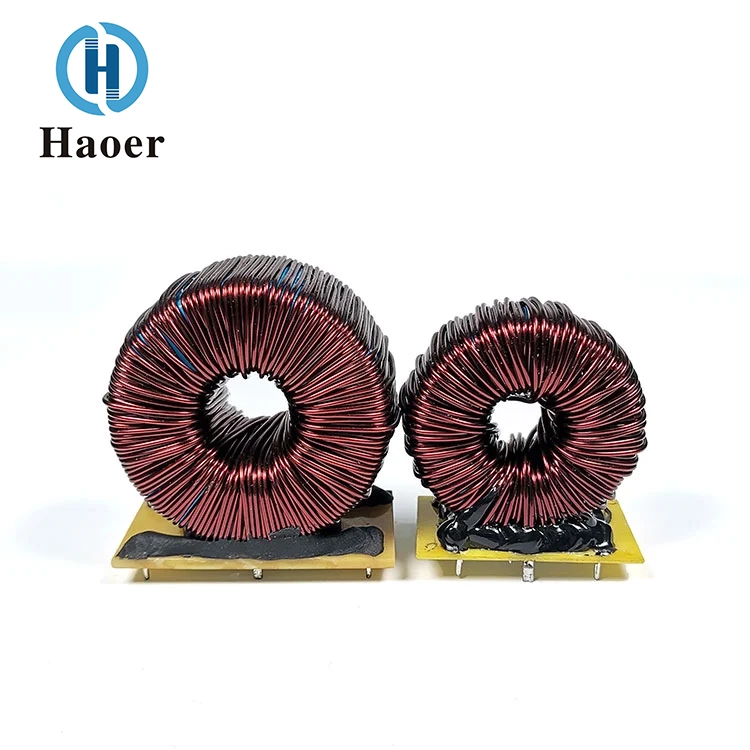

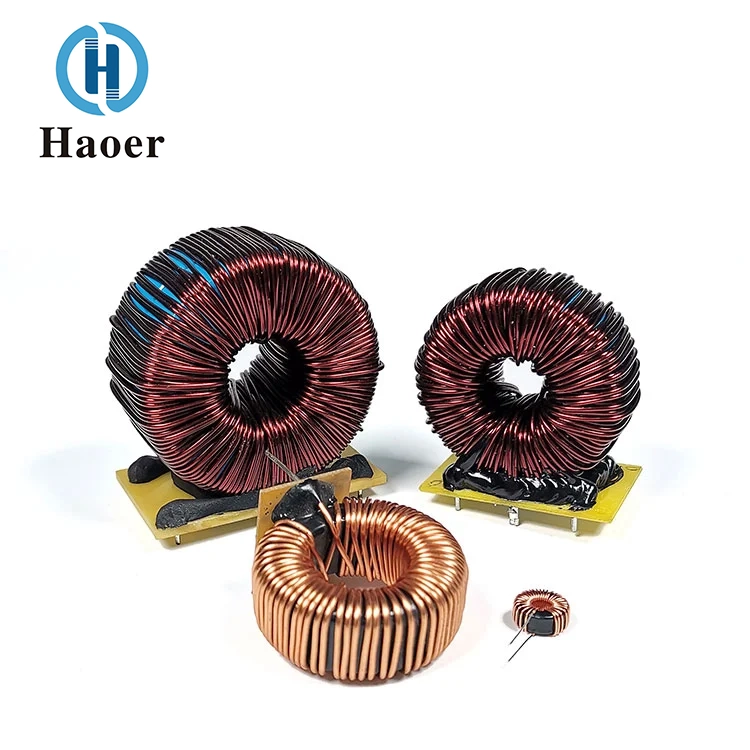

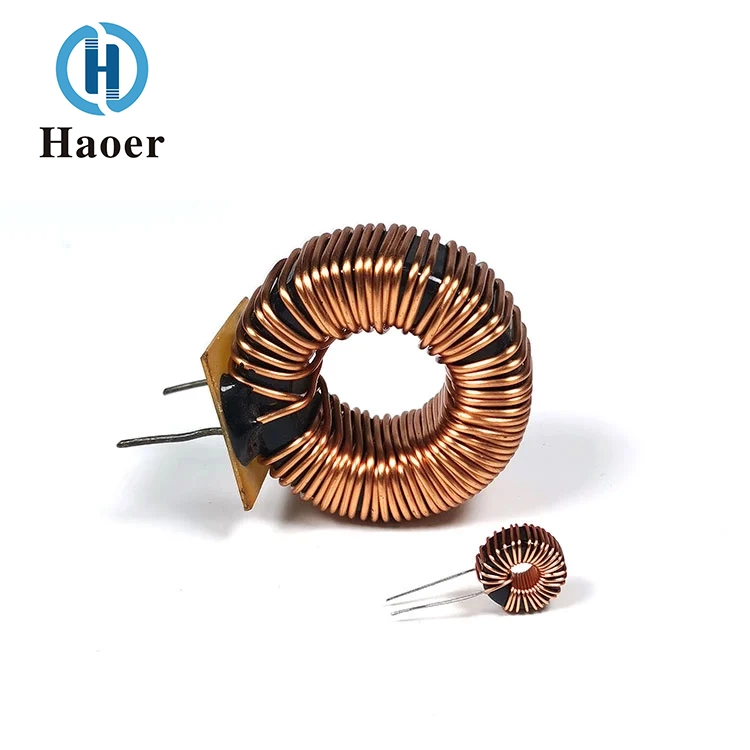

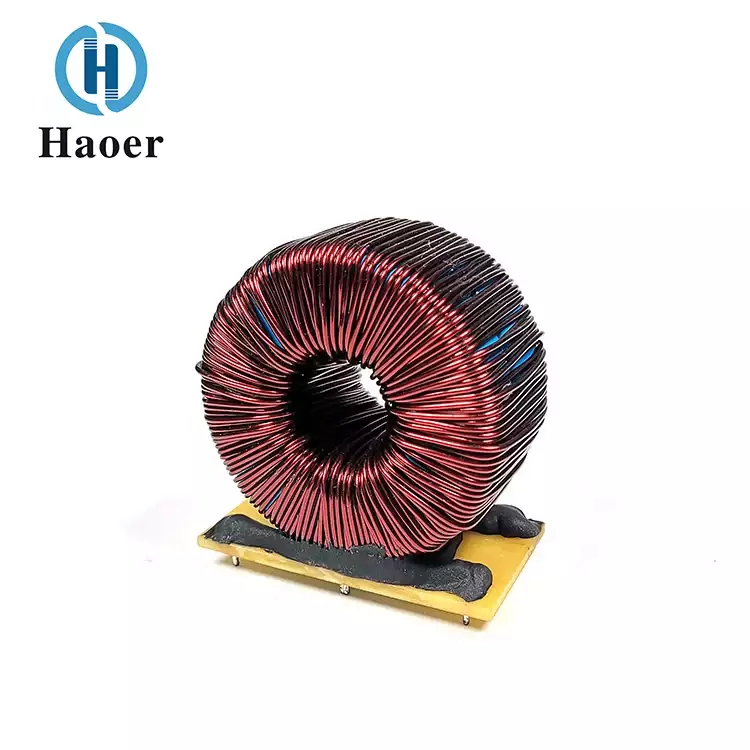

يتم تصنيع المحث التفاضلي للملف الحلقي المغناطيسي المصنوع من الحديد والسيليكون والألمنيوم عن طريق ضغط وتلبيد مسحوق سبائك مغناطيسي ناعم ثلاثي من الحديد والسيليكون والألمنيوم. إنه حامل الأداء الأساسي للمكون. تجمع سبائك الحديد والسيليكون والألومنيوم بين كثافة تدفق التشبع العالية لمسحوق الحديد وخصائص الفقد المنخفضة للفريت. نفاذيته المغناطيسية مستقرة ومعامل درجة الحرارة منخفض، مما يضمن استقرار قيمة الحث ضمن نطاق واسع من درجات الحرارة والتردد. الحلقة المغناطيسية عبارة عن هيكل مغلق، يمكنه زيادة تركيز المجال المغناطيسي إلى الحد الأقصى، وتقليل التسرب المغناطيسي، وتقليل التداخل الكهرومغناطيسي إلى المكونات المحيطة.
يستخدم سلك نحاس مطلي بالمينا عالي النقاء وخالي من الأكسجين. يتم لف اللف بشكل موحد وكثيف على سطح الحلقة المغناطيسية، ويتم توجيه طرفي اللف إلى أطراف توصيل متناظرة. عندما يتدفق التيار من أحد الأطراف ويخرج من الطرف الآخر، يتم تشكيل دائرة مغناطيسية مغلقة داخل الحلقة المغناطيسية، مما يوفر مقاومة عالية لإشارات التداخل ذات الوضع المشترك (ضجيج نفس الاتجاه بين سلك الطور والسلك المحايد)، ولها مقاومة صغيرة للغاية للتيار المباشر أو التيار المنخفض التردد، مما يحقق وظيفة "السماح للتيار المباشر بالمرور، وحجب التيار المتردد ذو الوضع المشترك". تم تصميم قطر السلك وعدد اللفات بدقة وفقًا لقيمة الحث المستهدفة والمتطلبات الحالية المقدرة.
لا يتم توليد أي ضوضاء عند التشغيل بترددات مختلفة؛ قدرة ممتازة على انحياز التيار المستمر مع استقرار جيد.
يمكن أن تصل كثافة التدفق المغناطيسي المشبع للنواة المغناطيسية من الحديد والسيليكون والألومنيوم إلى 1.05T، وهو أعلى من كثافة الفريت المنغنيز والزنك العادي. يتميز بأداء ممتاز ضد التحيز للتيار المستمر. في ظل ظروف معالجة تكديس التيار المباشر الكبير، لن تنخفض قيمة الحث بشكل حاد، مما يجعلها مناسبة لأنظمة إمداد الطاقة ذات التيار الكبير مثل أكوام الشحن والمحولات.
يتراوح نطاق تردد عمل الملف الحلقي المغناطيسي للمحث التفاضلي المصنوع من الحديد والسيليكون والألومنيوم من 8 كيلو هرتز إلى 1 ميجا هرتز. إن فقدان النواة منخفض، مما يقلل بشكل فعال من ارتفاع درجة حرارة المكونات ويحسن كفاءة تحويل الطاقة للدائرة.
معامل النفاذية المغناطيسية للنواة المغناطيسية المصنوعة من الحديد والسيليكون والألومنيوم منخفضة. ضمن نطاق درجة الحرارة الواسع من -40 درجة مئوية إلى +125 درجة مئوية، يكون معدل التغير في قيمة الحث أقل من ±10%، مما يجعله مناسبًا لبيئات درجات الحرارة القاسية مثل الدرجة الصناعية ودرجة السيارات.
يقلل هيكل الحلقة المغناطيسية المغلقة بشكل كبير من إشعاع المجال المغناطيسي. بالمقارنة مع محث الشعاع I ذو الشكل المفتوح، فهو يسبب تداخلًا أقل مع المكونات الحساسة المحيطة ولا يتطلب أغطية حماية إضافية، مما يبسط تخطيط الدائرة.
النواة المغناطيسية للسبائك مقاومة للاهتزاز والتآكل. يتم دمج الملف بشكل وثيق مع القلب المغناطيسي، دون أي خطر للارتخاء. يمكن أن تعمل بثبات لفترة طويلة في بيئات عالية الاهتزاز والرطوبة العالية.
يتراوح القطر الخارجي من 6 ملم إلى 60 ملم.
محاثات التيار المتردد، محاثات الخرج، مرشحات الخط، دوائر تصحيح معامل القدرة، إلخ.
تأسست شركة Guangdong Haoer Electronics Co., Ltd. في عام 2008، وهي شركة رائدة في تصنيع المكونات المغناطيسية بما في ذلك المحولات والمرشحات والمحاثات عالية التردد. تخدم منتجاتنا مجموعة واسعة من الصناعات مثل الإضاءة، والأجهزة المنزلية، والخلايا الكهروضوئية، ووحدات UPS، وإلكترونيات السيارات، ومعدات الاتصالات.

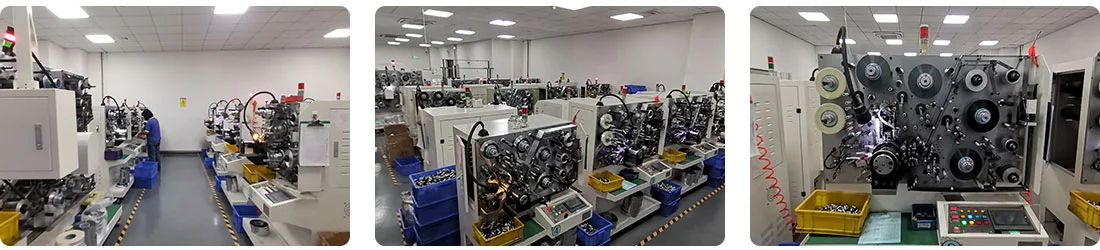

مع قواعد إنتاج متعددة في Foshan، Guangdong، وقوة عاملة تزيد عن 1000 موظف، فإننا نستفيد من خطوط الإنتاج المؤتمتة بالكامل وأدوات الاختبار المتقدمة لتحقيق إنتاج سنوي يتجاوز 100 مليون وحدة. حصلت الشركة على شهادات CQC وUL وISO 9000 وTS 16949، مما يؤكد التزامنا بالجودة والسلامة.
مدفوعة بفريق ماهر ومسترشدة بالابتكار والتميز في الجودة والتعاون الذي يركز على العملاء، تلتزم Haoer بتقديم قيمة متفوقة وتعزيز النمو المتبادل مع الشركاء في جميع أنحاء العالم.
1.Winding
2. أتمتة التجميع.
3. الاختبار الشامل
4. تخزين المنتج
