تحليل تطبيق المكثفات السينمائية في معدات التدفئة الكهرومغناطيسية

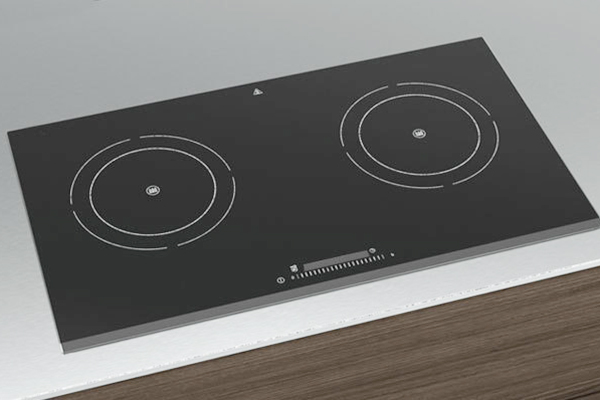

تُستخدم تقنية التسخين الكهرومغناطيسي (IH) على نطاق واسع في الأجهزة المنزلية والمعدات الصناعية، بما في ذلك أجهزة طهي الحث، وأجهزة طبخ الأرز IH، وسخانات المياه الحثية، وآلات الختم، وأفران الصهر الصناعية. تقوم هذه الأجهزة بتحويل أنابيب التيار المتردد أو طاقة التيار المستمر إلى تيار متردد عالي التردد (1 كيلو هرتز - 1 ميجا هرتز) من خلال دوائر عاكسة نصف الجسر أو الجسر الكامل. يولد التيار عالي التردد مجالًا مغناطيسيًا متناوبًا، والذي يحفز تيارات إيدي في الأجسام المعدنية، مما يؤدي إلى إنتاج الحرارة.

تلعب المكثفات الفيلمية دورًا حاسمًا في دوائر IH، حيث تخدم ثلاث وظائف أساسية:

1. تصفية إدخال EMC (C1/C2)

جنبًا إلى جنب مع الإختناقات ذات الوضع الشائع،المكثفات الفيلمتشكل مرشحات من النوع Pi عند مدخل التيار المتردد. إنها تمنع التداخل الكهرومغناطيسي الناتج عن التحويل عالي السرعة IGBT وتحمي المعدات من اضطرابات الشبكة الخارجية. يستخدم C1 عادةً مكثفات من النوع MKP‑X2 (3 μF - 10 μF، 275 VAC - 300 VAC، اتصال Y)، بينما يستخدم C2 مكثفات الأفلام المعدنية MKP (3 μF - 10 μF، 450 VAC - 500 VAC، اتصال دلتا).

2. دي سي لينك (C3)

بعد تصحيح الجسر ثلاثي الطور، يعمل C3 مع محث لتسهيل نبض التيار المستمر إلى تيار مستمر ثابت لمرحلة العاكس. يتمثل دوره الأساسي في دعم DC-Link --- امتصاص التيارات المموجة والجهد التوافقي الناتج عن تحويل IGBT، مما يمنع التذبذب الذاتي في ناقل DC الذي قد يؤدي إلى إتلاف IGBTs وتقصير عمر المعدات.

3. دائرة الرنين عالية التردد

يشكل مكثف الرنين (عادة 0.1 μF - 0.8 μF، المقنن حتى 1600 فولت تيار مستمر) دائرة خزان مع ملف الحث، مما ينشئ مجالًا مغناطيسيًا متذبذبًا عالي التردد يولد الحرارة في قطعة العمل المعدنية. تعمل المواقد التحريضية عادةً عند تردد 20 كيلو هرتز - 40 كيلو هرتز، مما يؤدي إلى توليد تيارات صوتية عالية / دي تي وتيارات نابضة كبيرة من خلال مكثف الرنين.

لماذا المكثفات السينمائية؟

تُفضل المكثفات ذات طبقة البولي بروبيلين المعدنية لتطبيقات IH بسبب:

● فقدان منخفض للترددات العالية - يضمن عامل التبديد المنخفض الحد الأدنى من التسخين الداخلي.
● انخفاض ESR وESL - ضروري لتحمل تيارات تموج عالية مع تقليل توليد الحرارة. يمكن لمكثفات MKP المتقدمة تحقيق ESR أقل من 15 mΩ، مما يقلل بشكل كبير من خطر ارتفاع درجة الحرارة.
● قدرة عالية على تحمل dv/dt - ضرورية لدوائر الرنين المعرضة لتغيرات الجهد السريع.
● خاصية الإصلاح الذاتي الممتازة - يتم التخلص من انهيار العزل الكهربائي الموضعي دون حدوث عطل كارثي، مما يضمن عمر خدمة طويل.
● تصميم غير مستقطب - يبسط تخطيط الدائرة ويستوعب الجهد العكسي دون حدوث ضرر.
● حجم صغير بكثافة طاقة عالية - يتيح تصميمات رفيعة ومتكاملة لأجهزة IH الحديثة.

المكثفات الفيلمهي مكونات لا غنى عنها في معدات التسخين الكهرومغناطيسي، مما يتيح التشغيل الموثوق به عالي التردد، وتحويل الطاقة بكفاءة، وعمر الخدمة الطويل. بالنسبة لمصنعي المعدات الأصلية ومصنعي إمدادات الطاقة، يعد اختيار مكثفات الأفلام ذات المواصفات المناسبة --- بما في ذلك تصنيف الجهد، وقدرة dv/dt، وESR، والأداء الحراري --- أمرًا ضروريًا لضمان موثوقية المنتج والقدرة التنافسية في السوق.
