في تصميم الدوائر، تعد المحاثات والمحولات مكونات مغناطيسية قابلة للتخصيص بدرجة كبيرة. وخلافًا للأجزاء القياسية الجاهزة للاستخدام، يجب أن يأخذ تصميمها في الاعتبار معلمات متعددة - الحث، وتردد التشغيل، ومعدل الطاقة، وتبديد الحرارة، وقيود المساحة، والتوافق الكهرومغناطيسي - بالإضافة إلى جدوى التصنيع، لتلبية متطلبات العملاء المحددة.

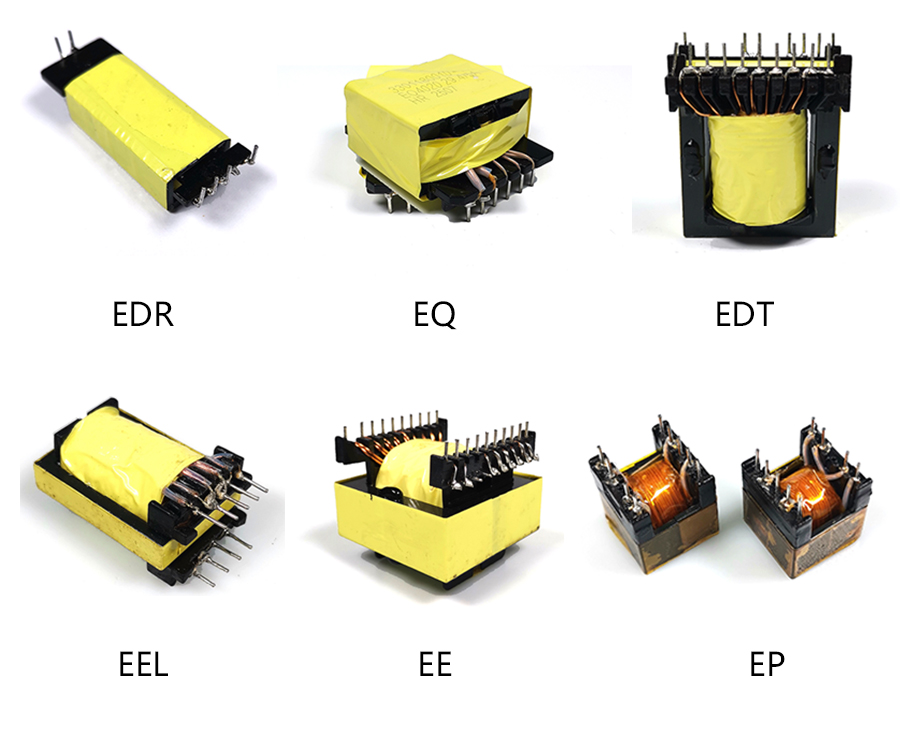

النواة المغناطيسية هي قلب أي مغو أو محول. تحدد المواد والهندسة بشكل مباشر أداء المكون. نقدم أدناه الميزات الرئيسية والتطبيقات النموذجية للأشكال الأساسية الأكثر شيوعًا، استنادًا إلى خبرتنا فيقوانغدونغ هاوير للإلكترونيات المحدودةوشركة فوشان بينير للإلكترونيات المحدودة.
1. هـ كور
الميزات: مساحة رصاص واسعة، سهولة اللف والاتصال؛ نطاق تردد وجهد واسع، طاقة خرج عالية، ثبات حراري جيد.
التطبيقات: مصادر طاقة التبديل التي يتم التحكم فيها بواسطة البرنامج، وإمدادات طاقة شاشة LCD، ومحولات UPS عالية الطاقة، وإمدادات طاقة الكمبيوتر، والمصابيح الموفرة للطاقة.
2. مستو E الأساسية
الميزات: حجم صغير، مناسب للترددات العالية؛ فجوة هوائية في الجزء العلوي من الملف من أجل اقتران محكم وخسارة منخفضة. يتناقص الفقد مع ارتفاع درجة الحرارة، مما يساعد على منع ارتفاع درجة الحرارة.
التطبيقات: محولات تحويل الطاقة والاختناقات، وإمدادات الطاقة DVD، ومضات الكاميرا، ومعدات الاتصالات، وغيرها من الأجهزة الإلكترونية الصغيرة.
3. المفوضية الأوروبية الأساسية
الميزات: درع مغناطيسي جيد، سعة موزعة منخفضة، فقدان نقل منخفض، محاثة عالية، محاثة تسرب منخفضة، مجال مغناطيسي موحد. تحتوي المكوك على دبابيس متعددة لسهولة تصميم محول متعدد المخارج.
التطبيقات: محولات النطاق العريض، والمحاثات، ومحولات العزل، والمحولات المطابقة - تستخدم على نطاق واسع في محطات التبديل التي يتم التحكم فيها عن طريق البرنامج والمعدات الإلكترونية الدقيقة.
4. معادل الصوت الأساسي
الميزات: يوفر أيضًا حماية ممتازة، وسعة موزعة منخفضة، ومحاثة عالية، ومجالًا موحدًا، مناسبًا للتصميمات متعددة المخرجات.
التطبيقات: محولات النطاق العريض، المحاثات، محولات العزل، تحويل محولات إمدادات الطاقة، كوابح إلكترونية.
5. إيه كور
الميزات: موقف اقتران الأمثل. تجعل الساق المركزية المستديرة عملية اللف سهلة وتوفر مساحة أكبر لللف، مما يسمح بمحولات عالية الطاقة ومنخفضة التسرب.
التطبيقات: تحويل محولات إمدادات الطاقة، محولات النبض، كوابح الإلكترونية.
6. إتد الأساسية
الميزات: ساق مركزية مستديرة لسهولة اللف ومنطقة نافذة كبيرة؛ توازن جيد بين الطاقة العالية والتسرب المنخفض. كما أنه يؤدي أداءً جيدًا في تكلفة التجميع، والامتثال للسلامة، وحماية EMI، والتوحيد القياسي.
التطبيقات: تبديل إمدادات الطاقة، ومحولات النقل، وكوابح الإلكترونية - المستخدمة في الأجهزة المنزلية، والاتصالات، والإضاءة، والأتمتة المكتبية، والعسكرية، ومعدات الزراعة العضوية، والأدوات الإلكترونية، والفضاء.
7. إب الأساسية
الميزات: درع مغناطيسي ممتاز، سعة موزعة منخفضة، خسارة منخفضة، محاثة عالية، تسرب منخفض، مجال موحد؛ تدعم المكوك متعدد الدبابيس التصميمات متعددة المخرجات.
التطبيقات: محولات النطاق العريض، والمحاثات، ومحولات العزل، والمحولات المطابقة - الشائعة في المحولات التي يتم التحكم فيها عن طريق البرنامج والإلكترونيات الدقيقة.
8. إي إف دي الأساسية
الميزات: مقاومة حرارية منخفضة، خسارة منخفضة، كثافة طاقة عالية، نطاق تردد واسع؛ هيكل خفيف الوزن وعقلاني ومناسب للتركيب على السطح.
التطبيقات: المحولات ذات الحجم الصغير ولكن متطلبات الطاقة العالية - على سبيل المثال، الأدوات الدقيقة، وإمدادات الطاقة النمطية، ومخرجات طرفية الكمبيوتر.
9. يو كور
الميزات: انحراف مقاومة صغير، تيار خرج عالي، محاثة عالية، قمع فعال للتوافقيات.
التطبيقات: محولات الترشيح ذات الوضع الشائع - تستخدم على نطاق واسع في أجهزة التلفاز الملونة وأجهزة الكمبيوتر والشاشات والأجهزة الإلكترونية الأخرى.
10. ف (وعاء) الأساسية
الميزات: حجم صغير، مقاومة عالية، سهولة اللف، توازن جيد بين التدريع وتبديد الحرارة.
التطبيقات: المرشحات الحاملة، وأجهزة الاستشعار عالية الحساسية، وأجهزة الاستشعار عالية الكفاءة، ومحولات تحويل الطاقة.
11. بي كيو كور
الميزات: خسارة منخفضة، ارتفاع درجة الحرارة المنخفضة، مناعة جيدة للضوضاء؛ شكل معقول، يغطي نطاق طاقة واسع (50 وات - 1000 وات)، ويوفر مساحة التركيب. دبابيس متعددة لسهولة اللف، وتكلفة تجميع منخفضة، وسهولة تلبية متطلبات السلامة، ولكن من الصعب توحيدها.
التطبيقات: محولات الطاقة الرئيسية، ومحولات القيادة، وخنق التنعيم، ومحولات الطاقة المساعدة - تستخدم بشكل رئيسي في الشبكات، والاتصالات، وإمدادات الطاقة، والمعدات الكهربائية.
12. مساءً الأساسية
الميزات: تدفق تسرب منخفض، خسارة منخفضة، طاقة عالية، سعة موزعة منخفضة.
التطبيقات: المحولات الرئيسية، ومحولات التشغيل - غالبًا ما تستخدم في التنظيف بالموجات فوق الصوتية، ومعدات الليزر، وغيرها من التطبيقات عالية الطاقة.
13. آر إم كور
الميزات: حماية ممتازة، مقاومة قوية للتدخل، تسرب منخفض، سعة موزعة منخفضة؛ تسمح البكرة متعددة الدبابيس بتصميمات متعددة المخرجات وتركيب عالي الكثافة. ومع ذلك، فإن تبديد الحرارة ضعيف نسبيًا وتكاليف الامتثال للسلامة أعلى.
التطبيقات: محولات الطاقة المساعدة، ومحولات القيادة، ومحولات النطاق العريض، ومرشحات الناقل، والمرشحات عالية الاستقرار - تستخدم على نطاق واسع في اتصالات الناقل، والشبكات، والدوائر الرقمية، والتلفزيون، والأدوات الإلكترونية.
الملاحظة النهائية
يغطي ما سبق الميزات الأساسية والاستخدامات النموذجية لكل شكل أساسي. ومن الناحية العملية، يجب أن يأخذ الاختيار النهائي أيضًا في الاعتبار تردد التشغيل ومستوى الطاقة وظروف التبريد والميزانية. يمكن لفريقنا في Guangdong Haoer Electronics Co., Ltd. وFoshan Pin'er Electronics Co., Ltd. توفير حلول المكونات الأساسية والمغناطيسية المخصصة بناءً على تطبيقك المحدد.
