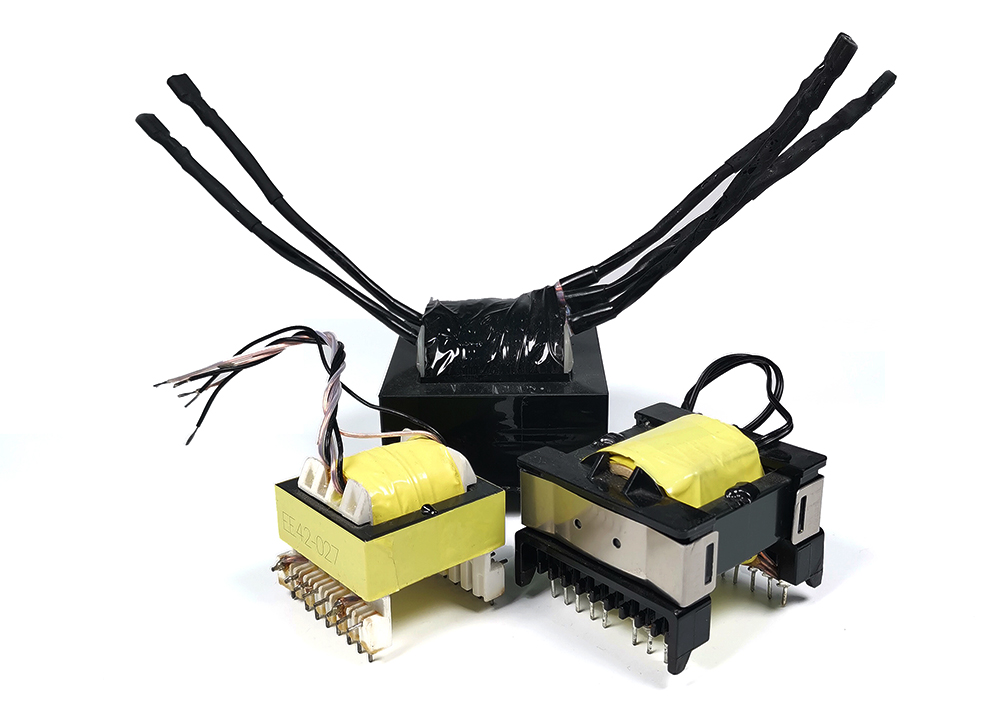

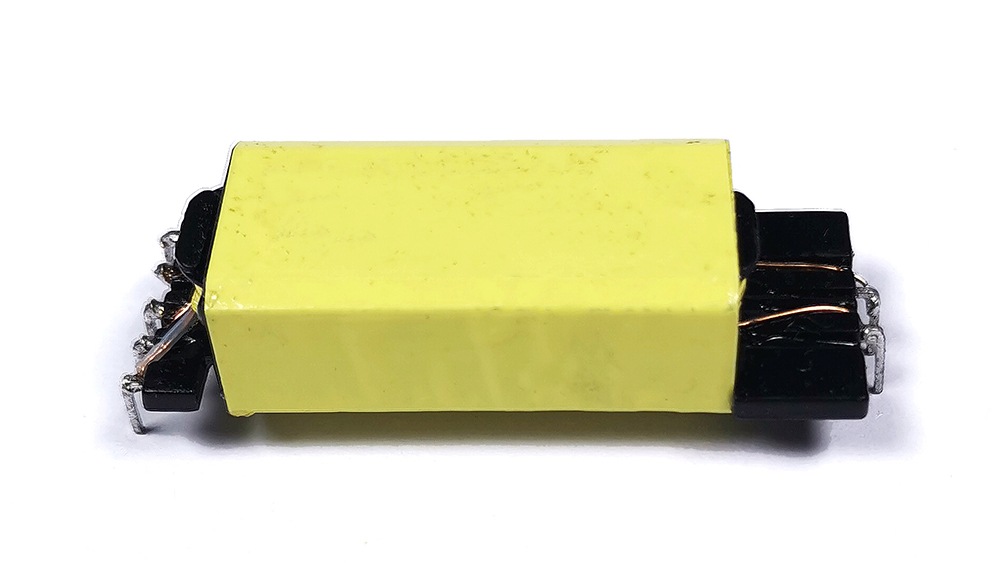

المحولات عالية الترددهي مكونات كهرومغناطيسية أساسية في أنظمة إلكترونيات الطاقة. وظائفها الأساسية هي تحويل الجهد، والعزل الكهربائي، ونقل الطاقة في دوائر التبديل عالية التردد. على عكس محولات التردد الخطية التقليدية، تعمل المحولات عالية التردد عادةً بترددات تتراوح من عشرات كيلوهرتز (كيلوهرتز) إلى عدة ميغاهرتز (MHz). يؤدي هذا الاختلاف الأساسي إلى اختلافات كبيرة في المواد الأساسية، وهياكل اللف، وأساليب التصميم. يمكن لمصنع مصدر مؤهل --- يتمتع بقدرات البحث والتطوير والإنتاج والاختبار الداخلية --- إدارة العملية بأكملها بدءًا من اختيار المواد الأساسية وحتى الشحن النهائي، مما يوفر مكونات مغناطيسية مهمة لإمدادات الطاقة النهائية ومعدات الاتصالات وأنظمة الطاقة الجديدة.
1. مبادئ التشغيل واختيار المواد
تعمل المحولات عالية التردد وفقًا لقانون فاراداي للحث الكهرومغناطيسي. عندما يتدفق تيار متناوب عالي التردد عبر الملف الأولي، فإنه يولد تدفقًا مغناطيسيًا متناوبًا في القلب، مما يؤدي إلى توليد قوة دافعة كهربائية في الملف الثانوي. ونظرًا لارتفاع التردد، تزداد خسائر التيار الدوامي وخسائر التباطؤ في القلب بشكل ملحوظ. لذلك، يجب أن توفر المادة الأساسية مقاومة كهربائية عالية، وإكراه منخفض، وكثافة تدفق تشبع معتدلة. تشمل المواد الأساسية الشائعة الفريت، والسبائك غير المتبلورة، والسبائك البلورية النانوية، ونوى المسحوق. يعتمد الاختيار على تردد التشغيل المستهدف ومستوى الطاقة: طاقة الفريت مناسبة لعشرات إلى مئات كيلوهرتز، في حين أن النوى غير المتبلورة والبلورية النانوية أفضل للترددات الأعلى أو التطبيقات عالية الطاقة.
2. معلمات التصميم الرئيسية
يتضمن تصميم محول عالي التردد العديد من المعلمات المهمة: نسبة الدوران، والحث، ومحاثة التسرب، والسعة الموزعة، وقدرة التبديد الحراري. يؤثر محاثة التسرب بشكل مباشر على ارتفاع الجهد على أجهزة التبديل والتوافق الكهرومغناطيسي (EMC)، لذلك يجب التحكم فيه من خلال ترتيب الملفات، وفجوات الهواء الأساسية، وإجراءات الحماية. تؤثر السعة الموزعة على خصائص دوائر الرنين عالية التردد، خاصة في الهياكل مثل محولات الرنين ذات المسؤولية المحدودة، حيث يكون التحكم الدقيق أمرًا ضروريًا. في الإنتاج الضخم، يستخدم مصنعو المصادر الموثوقة معدات اللف الآلية، وعمليات التشريب الفراغي، واختبارات التقادم الصارمة لضمان الاتساق والموثوقية.
3. مجالات التطبيق ومتطلبات التخصيص
تُستخدم المحولات عالية التردد على نطاق واسع في تبديل مصادر الطاقة، واللحامات العاكسة، والعاكسات الكهروضوئية، وشواحن البطاريات الموجودة على متن الطائرة، وإمدادات الطاقة لمحطة الاتصالات الأساسية، وإمدادات الطاقة للمعدات الطبية. تفرض التطبيقات المختلفة متطلبات مختلفة على الأداء الكهربائي، ومعايير السلامة، والقدرة على التكيف البيئي. على سبيل المثال، تتطلب الأجهزة الطبية تيار تسرب منخفض ومستويات عزل عالية، في حين تتطلب إمدادات الطاقة في السيارات نطاقات واسعة من درجات الحرارة ومقاومة الاهتزازات. يمكن لمصنع مصدر مختص تخصيص النوع الأساسي وعدد اللفات ودرجة المواد العازلة ونهايات الدبوس وفقًا لمواصفات العميل. تعد قدرة التصنيع المرنة هذه بمثابة تمييز رئيسي عن الشركات التجارية العادية.
4. مراقبة الجودة وأنماط الفشل الشائعة
تؤثر جودة المحول عالي التردد بشكل مباشر على الاستقرار وعمر الخدمة لنظام إمداد الطاقة بالكامل. تشمل أوضاع الفشل الشائعة تشبع القلب الذي يسبب انفلات التيار، وانهيار العزل الذي يؤدي إلى دوائر قصيرة، وارتفاع درجة الحرارة المفرط بسبب المقاومة الحرارية العالية. قبل الشحن، يجب أن تخضع المحولات لاختبارات hipot (قوة العزل الكهربائي)، وقياس الحث، والتحقق من نسبة الدوران، واختبارات ارتفاع درجة الحرارة. تستخدم الشركات المصنعة المتقدمة أيضًا الكشف عن التفريغ الجزئي والفحص غير المدمر بالأشعة السينية للكشف عن عيوب العملية الداخلية. نظام الجودة الشامل هو الأساس للتشغيل الموثوق به على المدى الطويل.
5. نقاط الاختيار والدعم الفني
عند اختيار محول، فإن الخطوة الأولى هي تحديد المعلمات الأساسية: تردد التشغيل (الذي يحدد المادة الأساسية وحساب الخسارة)، وسعة الطاقة (تعتمد على مساحة المقطع العرضي للقلب ومنطقة النافذة)، وفولطية تحمل العزل (التي تمليها لوائح السلامة). بالإضافة إلى ذلك، فإن المفاضلة بين محاثة التسرب والسعة الموزعة غالبًا ما تتطلب تحسينًا متكررًا. يمكن لفريق فني من شركة تصنيع ذات مصدر حسن السمعة تقديم المساعدة في التصميم القائم على المحاكاة، مما يساعد العملاء على التحقق بسرعة من الجدوى خلال مرحلة النماذج الأولية وتقصير دورات التطوير.
6. معوقات الصناعة وفوائد التجمعات الصناعية
تواجه صناعة المحولات عالية التردد عوائق تقنية ملحوظة. معالجة المواد الأساسية، دقة آلة اللف، صياغة راتنجات الايبوكسي، وملامح المعالجة كلها تؤثر على الجودة النهائية. يحتاج المصنع المؤهل عادةً إلى سنوات من بيانات العملية لتحقيق معدلات إنتاجية عالية. وفي المناطق التي تتمتع بقاعدة صناعية ناضجة وسلاسل توريد متطورة، تشكلت مجموعات تصنيع المحولات، مما يسهل التبادل الفني، وشراء المواد الخام، والكفاءة اللوجستية - مما يتيح للعملاء في المراحل النهائية المزيد من الخيارات.
7. تقييم قدرات الاختبار ونصائح المشتريات
بالإضافة إلى السعر ووقت التسليم، يجب على المشترين تقييم قدرات الاختبار الخاصة بالشركة المصنعة. وتشمل المعدات الرئيسية أجهزة قياس LCR عالية التردد، وأجهزة تحليل المعاوقة، ومنصات اختبار الطاقة، وأجهزة التصوير الحراري. تساعد هذه الأدوات في تحديد المشكلات المحتملة أثناء البحث والتطوير ومنع تقلبات الجودة في حجم الإنتاج. غالبًا ما تنشر الشركات المصنعة ذات المصادر ذات السمعة الطيبة معايير الاختبار الخاصة بها في المستندات الرسمية كمرجع للعملاء. في النهاية، يجب أن يتم الاختيار النهائي بناءً على طوبولوجيا الدائرة المحددة ومتطلبات النظام الشاملة.
8. اتجاهات التكنولوجيا
حاليًا، تتجه المحولات عالية التردد نحو التصغير، وترددات التشغيل الأعلى، والمزيد من التكامل. أصبحت المحولات المستوية، والملفات المضمنة في ثنائي الفينيل متعدد الكلور، وتقنيات التكامل المغناطيسي نقاطًا بحثية ساخنة. تتطلب هذه التقنيات الجديدة تصنيعًا عالي الدقة وتحفز أيضًا الابتكار في المواد الأساسية والعزل. عند التعامل مع مثل هذه المنتجات الجديدة، يجب على الشركات المصنعة للمصادر العمل بشكل وثيق مع موردي المواد الأولية ومهندسي الطاقة النهائيين، وتكرار التصاميم بشكل متكرر لتلبية احتياجات السوق الصارمة بشكل متزايد.
باعتبارها عنصرا حاسما في إلكترونيات الطاقة، المعلمات التقنية وعمليات التصنيعالمحولات عالية الترددتؤثر بشكل مباشر على الأداء العام للنظام. إن الفهم القوي لمبادئ التشغيل والخصائص ومعايير الاختيار يساعد المهندسين على اتخاذ قرارات مستنيرة. يمكن لمصنعي المصادر الذين يتمتعون بقدرات سلسلة كاملة، والمدعومين بسنوات من الخبرة والبنية التحتية الداعمة الكاملة، تقديم منتجات مستقرة وموثوقة لمجموعة واسعة من تطبيقات الطاقة. مع استمرار تطور التكنولوجيا، يظل مواكبة التقدم في المواد المغناطيسية وابتكارات العمليات هو الأساس للنجاح على المدى الطويل في هذا المجال.
