في تصميم وتصنيع الأجهزة الإلكترونية الحديثة، هل سبق لك أن واجهت مواقف حيث تتجمد المعدات فجأة أثناء الاختبار، أو يتعرض نقل البيانات لأخطاء متكررة، أو يصدر جهاز الصوت صوتًا مزعجًا "طنينًا"؟ غالبًا ما ترتبط هذه المشكلات التي تبدو صعبة بتهديد غير مرئي: التداخل الكهرومغناطيسي (EMI).
لمكافحة التداخل الكهرومغناطيسي (EMI)، يلعب أحد المكونات دور "حارس البوابة" - وهو مرشح الاختناق ذو الوضع الشائع. ستساعدك هذه المقالة على فهم وظائف هذا المكون الرئيسي ومشاركة الأفكار العملية.

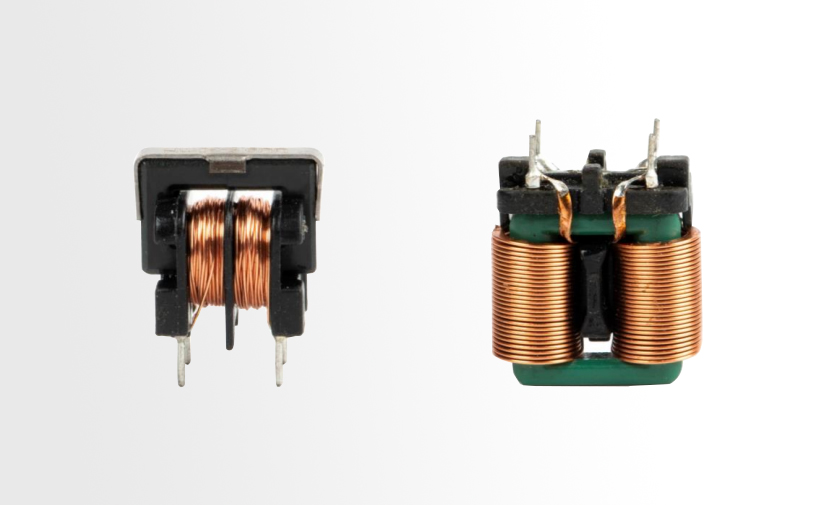

يحتوي الوضع الشائع للخنق على بنية بسيطة نسبيًا: يتم لف ملفين باتجاهين متعاكسين ونفس عدد اللفات على قلب مغناطيسي مغلق. في جوهره، يعمل بمثابة نقطة تفتيش خاصة بـ "الإشارات السيئة" في الدائرة.
1. الوضع العام مقابل الوضع التفاضلي - فهم أهداف المرشح
لفهم دور خنق الوضع الشائع، نحتاج أولاً إلى التمييز بين نوعين من الضوضاء في الدائرة:
● تداخل الوضع التفاضلي -- يوجد بين خطي الإشارة (على سبيل المثال، خط مباشر ومحايد لمصدر الطاقة). تتدفق تيارات الضوضاء في اتجاهين متعاكسين وعادةً ما تنتج عن تموج الدائرة الداخلية.
● تداخل الوضع الشائع -- يظهر على كلا الخطين بالنسبة إلى الأرض. تتدفق تيارات الضوضاء في نفس الاتجاه وعادة ما تكون ناجمة عن الإشعاع الكهرومغناطيسي الخارجي أو مشاكل في حلقة التأريض.
إذا قارنا دائرة كهربائية بالطريق السريع، فإن تداخل الوضع التفاضلي يشبه قيادة السيارة في الاتجاه الخاطئ - من السهل التعامل معها نسبيًا. ومع ذلك، فإن التداخل في الوضع الشائع يشبه اهتزاز الطريق بأكمله - فهو أكثر تدميراً.
يكمن السحر في إلغاء التدفق المغناطيسي وتعزيزه.
1. شفافية للإشارات المرغوبة (تيار الوضع التفاضلي): عندما يتدفق التيار الطبيعي عبر الملفين (واحد للداخل، والآخر للخارج)، فإن التدفقات المغناطيسية المتولدة في القلب تكون متضادة ويلغي بعضها البعض. وبالتالي، فإن الخانق يقدم مقاومة منخفضة جدًا للإشارات العادية، والتي تمر عبره بتوهين قليل.
2. يمنع التداخل بقوة (تيار الوضع المشترك): عندما تظهر ضوضاء الوضع المشترك، تتدفق التيارات في كلا الملفين في نفس الاتجاه، مما ينتج عنه تدفقات تتدفق أيضًا في نفس الاتجاه. تتزايد التدفقات، مما يؤدي إلى ارتفاع الحث بشكل كبير. يقدم الخانق بعد ذلك مقاومة عالية جدًا للضوضاء، حيث يمتصها أو يحجبها بشكل فعال.
في العصر الرقمي الحالي، بدءًا من اتصال USB ونقل HDMI عالي الوضوح إلى إلكترونيات السيارات عبر ناقل CAN، تعد اختناقات الوضع الشائع ضرورية أينما يتعلق الأمر بالإشارات عالية السرعة. وتشمل أدوارهم المحددة ما يلي:
1. تحسين جودة الإشارة - في الواجهات مثل USB، وType‑C، وHDMI، فإنها تقوم بتصفية ضوضاء الوضع الشائع عالية التردد بشكل فعال، مما يضمن سلامة البيانات وتقليل معدلات الخطأ.
2. قمع إشعاع EMC - مساعدة المنتجات على اجتياز اختبارات EMC (التوافق الكهرومغناطيسي). تفشل العديد من المنتجات في اختبارات الانبعاث الإشعاعي أثناء عملية الاعتماد، وغالبًا ما تؤدي إضافة خنق الوضع المشترك المناسب إلى حل المشكلة.
3. حماية الدوائر - منع التفريغ الكهروستاتيكي الخارجي أو الضوضاء عالية التردد من دخول المعدات وإتلاف الرقائق أو التسبب في تعطل النظام.
قوانغدونغ هاوير للإلكترونيات المحدودة لا توفر فقط مكونات محث قياسية ولكنها ملتزمة أيضًا بتقديم حلول EMC كاملة. إذا كنت تواجه مشكلات تتعلق بتداخل المعدات، أو عدم كفاية التصفية، أو قيود المساحة، فيرجى الاتصال بنا للحصول على عينات مخصصة والدعم الفني.
-
