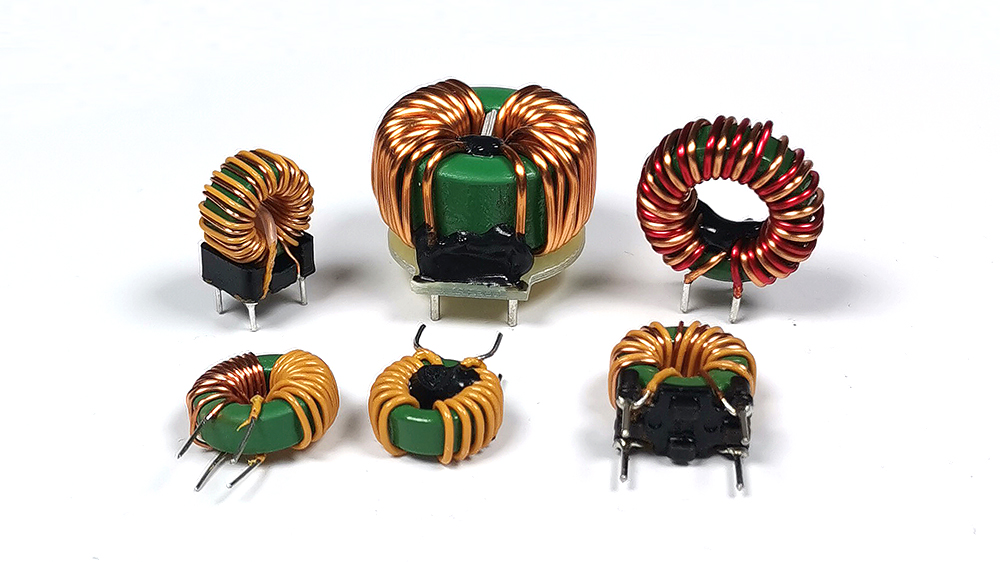

المحاثات الحلقية عالية الطاقة: اختر ما يناسبك، وليس ما يكلف أكثر

في صناعة إلكترونيات الطاقة اليوم --- مع الاتجاهات نحو زيادة كثافة الطاقة والتصغير --- يؤثر اختيار المكونات المغناطيسية المناسبة بشكل مباشر على الكفاءة وارتفاع درجة الحرارة. يعتقد العديد من المشترين خطأً أن السعر الأعلى يعني أداءً أفضل. تتناول هذه المقالة كيفية الاختيارالمحاثات حلقية عالية الطاقةوإيجاد التوازن الصحيح بين الأداء والتكلفة.

الخطوة 1: فهم المتطلبات الحقيقية وراء المعلمات

المحاثات حلقية عالية الطاقةتُستخدم في العاكسات الكهروضوئية، ومحولات تخزين الطاقة، وأجهزة SMPS عالية الطاقة، وشواحن السيارات الكهربائية. يجب عليهم التعامل مع عشرات إلى مئات الأمبيرات من انحياز التيار المستمر مع الحفاظ على خصائص مستقرة عند ترددات التحويل العالية.

غالبًا ما يتم الخلط بين معلمتين:

● تيار التشبع (Isat) - يشير إلى مقدار الحث المتبقي تحت الارتفاعات الحالية. بمجرد تشبع النواة، تنخفض الحث بشكل حاد، مما يؤدي إلى فقدان قمع التموج وربما يؤدي إلى حماية الدائرة. تسمح الممارسة الهندسية عمومًا بانخفاض الحث بنسبة 20-30٪ عند ذروة التيار.
● تيار ارتفاع درجة الحرارة ( Irms ) -- يتعلق بتوليد الحرارة . يعد فقدان النحاس (I² × DCR) وفقدان اللب من مصادر الحرارة الرئيسية. يؤدي الارتفاع المفرط في درجة الحرارة إلى تقصير عمر المحث ويؤثر على المكونات المحيطة.

نصيحة: قم بتوفير أشكال موجية حالية فعلية بدلاً من مجرد تقييمات الطاقة لتحسين نجاح تحديد التمرير الأول.

الخطوة 2: اختر المادة الأساسية المناسبة

تحدد المواد الأساسية حدود الأداء. الخيارات الشائعة للطاقة العالية:

● Sendust (Fe-Si-Al) -- مثالي لتخزين الطاقة العالية الطاقة. توفر فجوة الهواء الموزعة قدرة ممتازة على تحيز التيار المستمر. يزيل التضيق المغناطيسي القريب من الصفر الضوضاء المسموعة. جيد لإمدادات الطاقة الخادم والمعدات الصناعية.
● الفريت - فقدان منخفض للترددات العالية وتكلفة أقل، ولكنه يظهر تشبعًا قويًا وتخزينًا سيئًا للطاقة. فهو يتطلب وجود فجوات في التطبيقات عالية الطاقة، مما يزيد من تعقيد العملية وتدفق التسرب.
● مسحوق الحديد - تكلفة أقل، ومناسب للترشيح غير الحرج أو التطبيقات ذات التردد المنخفض والمحدودة بالمساحة.

ليست كل دائرة تحتاج إلى Sendust باهظ الثمن. اختر بناءً على المتطلبات الفعلية.

الخطوة 3: انتبه إلى تفاصيل اللف والتجميع

تستخدم المحاثات عالية الطاقة سلكًا مغناطيسيًا سميكًا أو سلك Litz. يؤثر انتظام اللف على السعة الطفيلية وعامل Q.

التثبيت الميكانيكي مهم أيضًا. قد تتآكل الحلقات غير المثبتة خلال العزل تحت الاهتزاز، مما يتسبب في حدوث دوائر قصيرة. تشمل خيارات الحماية ألواح القاعدة أو أنابيب الانكماش الحراري أو أصيص الإيبوكسي.

خاتمة

اختيارالمحاثات حلقية عالية الطاقةيتعلق الأمر بالمطابقة الدقيقة للمعايير التقنية. لا يوفر المورد الجيد المنتجات المؤهلة فحسب، بل يوفر أيضًا دعمًا مقدمًا للتصميم. اختر ما يناسب طلبك --- وليس بالضرورة ما هو الأكثر تكلفة.
