إن الدفع العالمي نحو زيادة كثافة الطاقة والتصغير في الأنظمة الإلكترونية يعيد تشكيل صناعة المكونات المغناطيسية. في قلب هذا التحول تكمن سلسلة EDR من المحولات عالية التردد - تصميم منخفض المستوى من الفريت يجمع بين الحجم الصغير والدرع المغناطيسي الممتاز والقدرة على التعامل مع الطاقة العالية لتطبيقات إلكترونيات الطاقة الصعبة.
| تردد التشغيل | 20 كيلو هرتز - 500 كيلو هرتز |
| طاقة الإخراج | 10 واط - 800 واط |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +125 درجة مئوية |
| درجة حرارة التخزين | -25 درجة مئوية إلى +85 درجة مئوية |
| رطوبة التخزين | 30% - 95% |
تم تصميم محولات سلسلة EDR حول بنية أساسية من الفريت المستوي، وذلك باستخدام الأشكال الهندسية الأساسية من النوع E أو EC أو ETD أو EER أو PQ أو RM. يقلل تصميم العمود المركزي الأسطواني من فقدان النحاس بنسبة 11% تقريبًا مقارنة بالمقاطع العرضية المستطيلة، مع تسهيل عملية التعبئة وتحسين تبديد الحرارة. يتيح التصميم البسيط إمكانية التكامل على السطح في تخطيطات PCB ذات المساحة المحدودة.
تمتد مرونة التردد من 20 كيلو هرتز إلى 500 كيلو هرتز، بينما يتراوح التعامل مع الطاقة من 10 واط إلى 800 واط. ويتم ضمان الأداء الحراري عبر نطاق التشغيل من -40 درجة مئوية إلى +125 درجة مئوية، مع ظروف تخزين تتراوح من -25 درجة مئوية إلى +85 درجة مئوية ورطوبة تتراوح من 30% إلى 95%. تتضمن خيارات المواد الأساسية PC40، وPC44، وPC95، والجيل التالي من الفريت PC95D/PC95A عالي التردد ومنخفض الخسارة، مما يوفر للمطورين مقايضات دقيقة بين التكلفة والنفاذية وخصائص الخسارة الأساسية.
تمتد سلسلة EDR إلى آثار ميكانيكية متعددة لتلبية احتياجات تحويل الطاقة المتنوعة:
تنتج الدائرة المغناطيسية المغلقة المتأصلة في بنية EDR الحد الأدنى من محاثة التسرب وتدريع مغناطيسي ممتاز، مما يقلل بشكل كبير من التداخل الكهرومغناطيسي. يعد هذا أمرًا بالغ الأهمية بشكل خاص لمحولات التبديل عالية التردد حيث غالبًا ما تواجه الأشكال الأساسية التقليدية صعوبة في التوافق مع EMI. يعمل التدريع الفعال على تسهيل اجتياز شهادات EMC الصارمة دون الحاجة إلى مراحل تصفية إضافية مكلفة.
تعمل هندسة العمود المركزي الأسطواني على تحسين تبديد الحرارة مقارنة بالتصميمات الأساسية المستطيلة التقليدية، في حين أن نطاق درجة حرارة التشغيل الواسع الذي يتراوح من -40 درجة مئوية إلى +125 درجة مئوية يجعل سلسلة EDR مناسبة للبيئات الخارجية والصناعية.
على الرغم من مظهرها المنخفض، توفر سلسلة EDR ما يصل إلى 800 واط من طاقة الإخراج، مما يجعلها خيارًا مثاليًا للتطبيقات التي تكون فيها مساحة PCB محدودة ولكن هناك حاجة إلى طاقة عالية --- مثل محركات LED وإمدادات الطاقة الصناعية وأجهزة الشحن المدمجة.

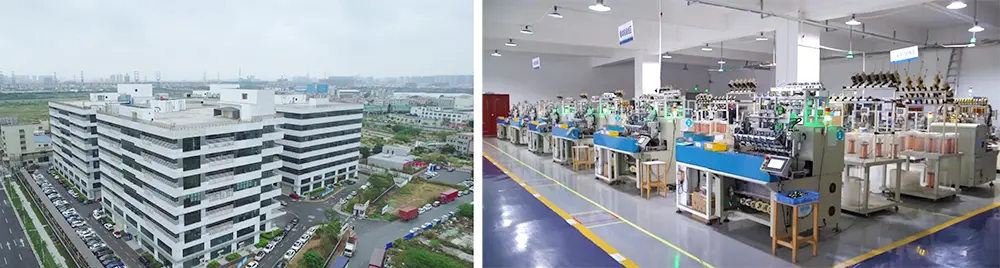

تقوم شركة Guangdong Haoer Electronics Co., LTD بتصنيع محولات سلسلة EDR بموجب نظام إدارة الجودة كامل العملية من IQC إلى OQC. تخضع كل وحدة لاختبارات كهربائية بنسبة 100%، بما في ذلك الحث، وتحريض التسرب، وDCR، وتحمل الجهد (Hi‑Pot)، ومقاومة العزل. يمكن تتبع المواد الأساسية إلى الموردين من الدرجة الأولى من خلال تقارير RoHS وREACH الخاصة بالدفعة. تم اعتماد المنتجات وفقًا لمعايير UL وCE وISO9001، مع الامتثال الكامل لمتطلبات السلامة الدولية لأسواق التصدير.
توفر سلسلة EDR حلاً متعدد الاستخدامات وعالي الأداء لتحديات تحويل الطاقة الحديثة --- بدءًا من محركات LED الرفيعة للغاية وحتى مصادر الطاقة الصناعية متعددة المخرجات. بفضل البنية المنخفضة والدرع المغناطيسي الممتاز والقدرة على توصيل ما يصل إلى 800 واط في حجم صغير، توفر محولات EDR مسارًا موثوقًا به لأنظمة طاقة أصغر وأكثر برودة وأكثر كفاءة.
